1747-L532 Allen Bradley PLC Module/Rack

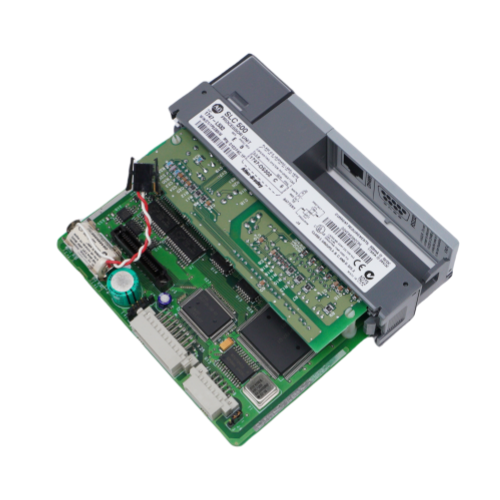

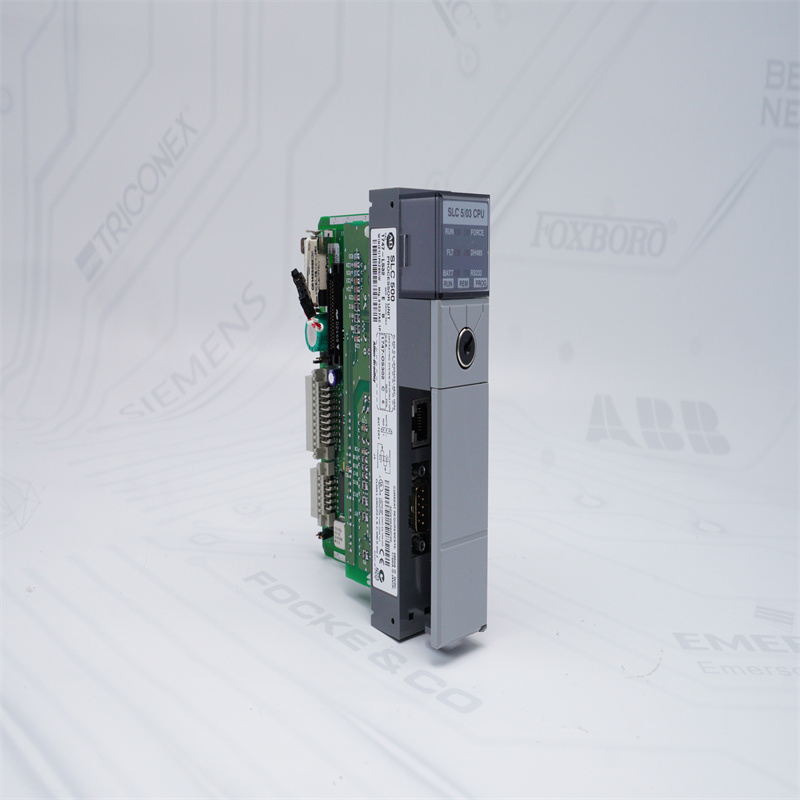

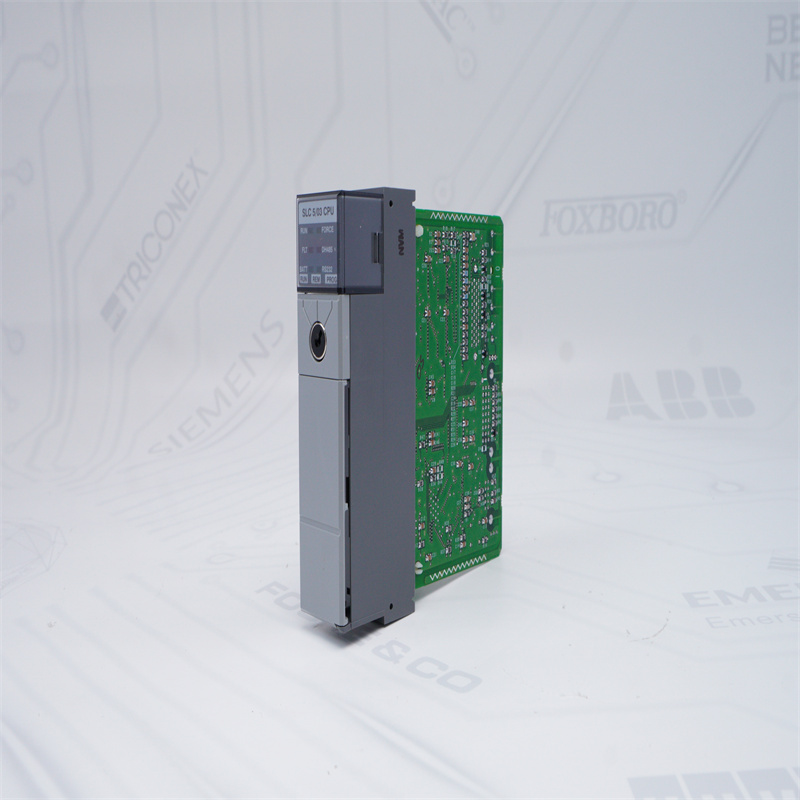

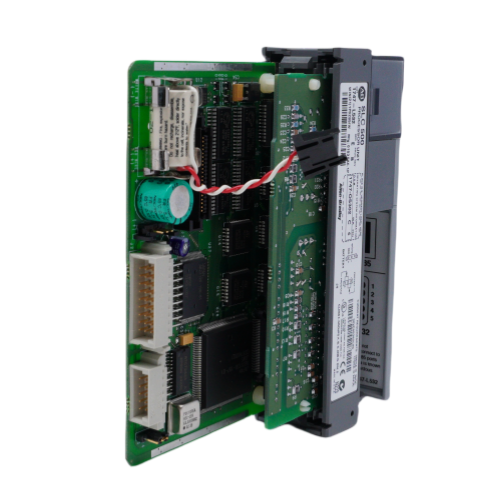

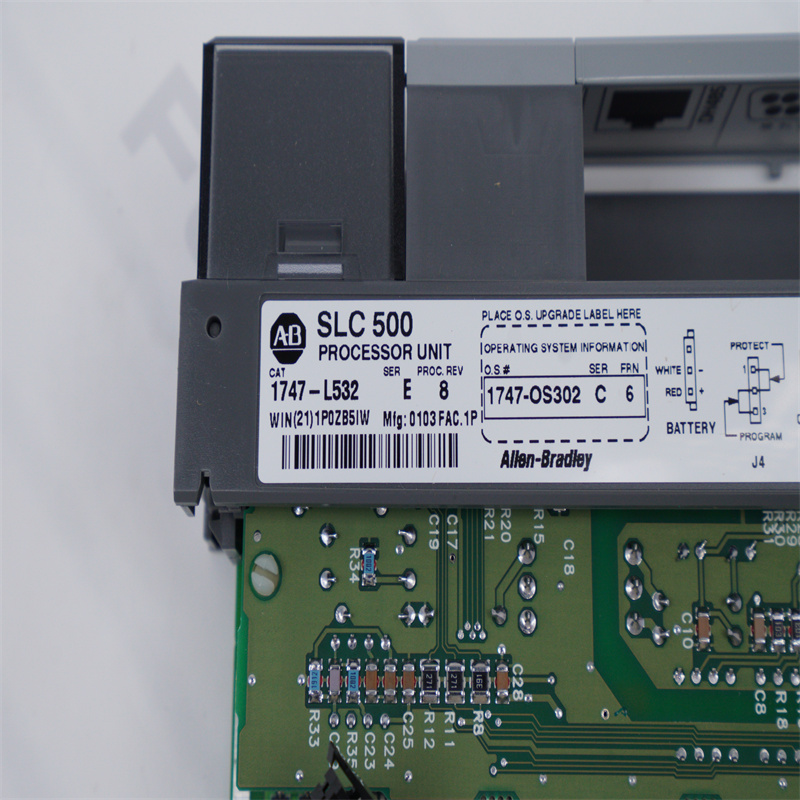

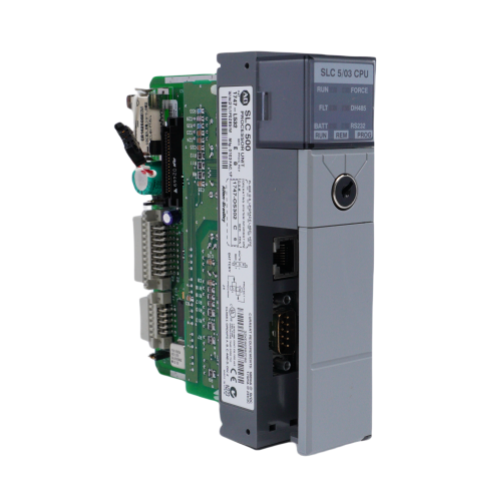

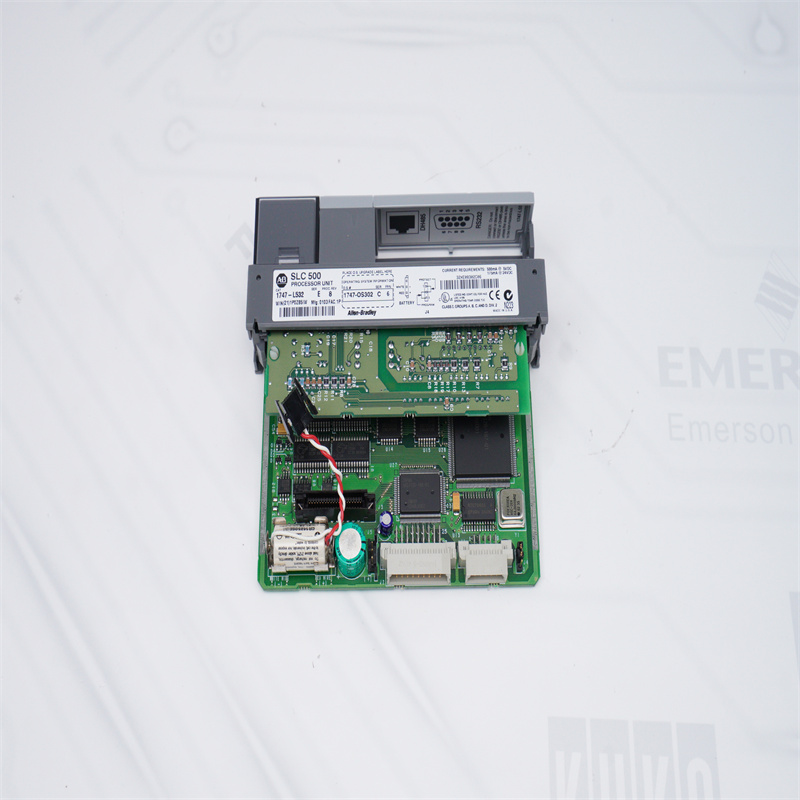

Аллен-Брэдли1747-L532представляет собой центральный процессор SLC 5/03 с пользовательской памятью 12 КБ и программной памятью 16 КБ. Процессор способен поддерживать 4096 входов и 4096 выходов. Ток объединительной платы при 5 В составляет 500 мА, а при 24 В — 175 мА. Процессор имеет очень простой и понятный интерфейс для удобного взаимодействия. Индикаторы состояния процессора включают в себя: «Работа», «Ошибка ЦП», «Принудительный ввод-вывод», «Низкий заряд батареи», RS-232, DH-485. Аппаратные компоненты включают батарею с резервным питанием, модуль памяти, ключевой переключатель и канальные порты DH-485. Дополнительная функция для1747-L532Процессор представляет собой резервную память Flash EPROM.

1747-L532 имеет время удержания от 20 мс до 3 с после потери питания. Точные суммы зависят от нагрузки источника питания. Максимальный ток процессора составляет 0,5 А при 5 В постоянного тока и 0,175 А при 24 В. Типичное время сканирования составляет 1 мс/К. Это время сканирования типично для программы лестничной логики размером 1 КБ. Фактическое время зависит от размера программы и протокола связи. Время выполнения бита для 1747-L532 составляет 0,44 микросекунды.

Отвод тепла от1747-L532имеет минимальное значение 2,90 Вт. Рабочая температура процессора должна оставаться в пределах 0–60 градусов Цельсия (32–140 градусов по Фаренгейту). Температура хранения должна составлять от -40 до 85 градусов по Цельсию (-40-185 градусов по Фаренгейту). Ударная нагрузка процессора составляет 30 г. Вибрация смещения составляет 0,015 дюйма от пика до пика при частоте 5–57 Гц. Вибрация при ускорении процессора составляет 2,5 g при частоте 57-2000 Гц. Модель 1747-L532 имеет помехозащищенность по стандарту NEMA ICS 2-239.
