مواصفات المنتج
| الشركة المصنعة | ألين برادلي | 1756-IF16H |
| رقم الجزء | 1756-IF16H | أب 1756-IF16H |
| نوع المنتج | هارت وحدة الإدخال التناظرية | وحدة الإدخال التناظرية AB |
| المدخلات / المخرجات | 16 المدخلات الحالية التفاضلية، واجهة هارت | أب كونتروللوجيكس |
| يتراوح | 0…20 مللي أمبير، 4…20 مللي أمبير | ألين برادلي بي إل سي |
| دقة | 16...21 بت | 1756-IF16H |
| أبعاد | 6.0"× 6.0"× 1.5"(15.2 سم × 15.2 سم × 3.8 سم) | أب 1756-IF16H |

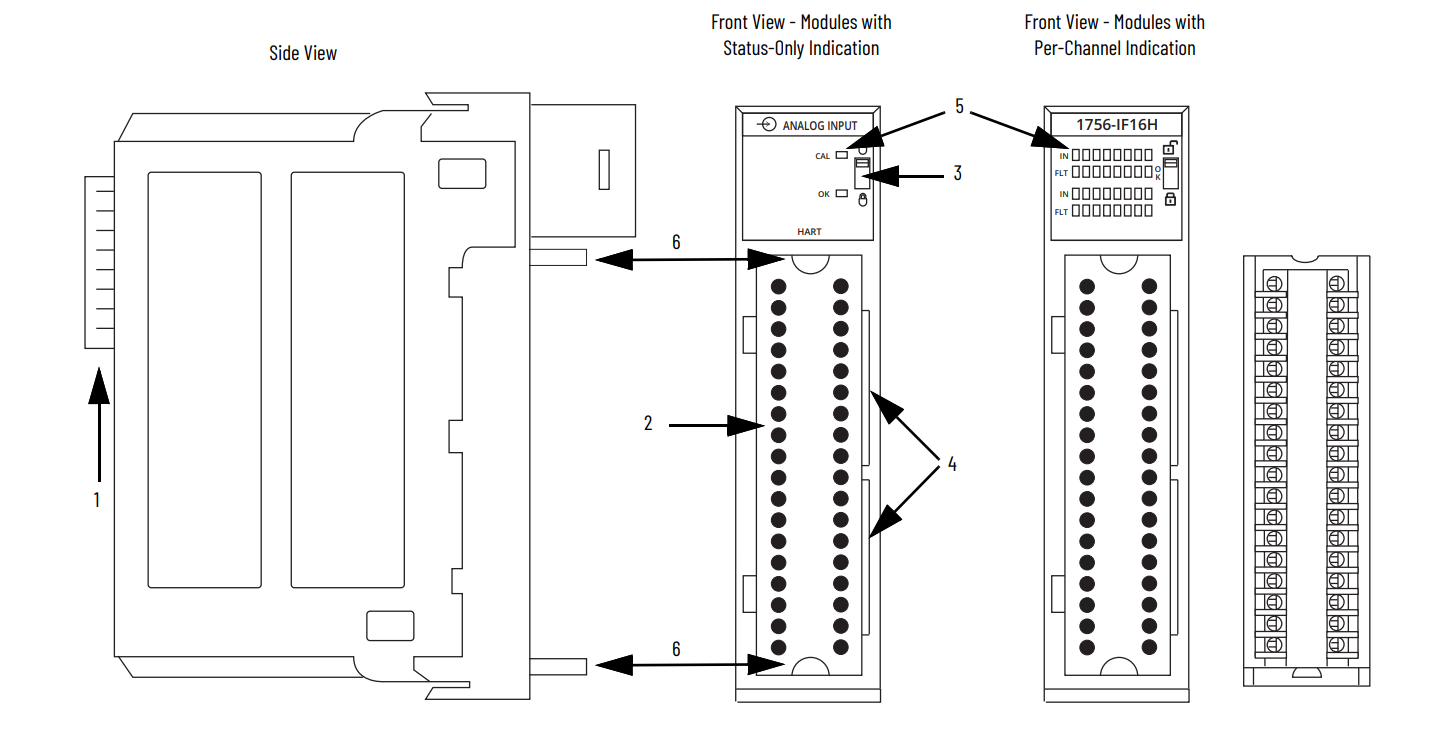

1756-IF16H الميزات المادية
 |
| غرض | وصف |
| 1 | موصل لوحة الكترونية معززة - يقوم بتوصيل الوحدة النمطية بلوحة الكترونية معززة ControlBus™. |
| 2 | دبابيس الموصل - يتم إجراء اتصالات الإدخال/الإخراج والطاقة والأرض من خلال هذه المسامير باستخدام RTB (كتلة طرفية قابلة للإزالة) أو IFM (وحدة الواجهة). |
| 3 | لسان القفل - يثبت كابل RTB أو IFM على الوحدة، مما يساعد في الحفاظ على التوصيلات السلكية. |
| 4 | فتحات للمفتاح - قم بمفتاح RTB ميكانيكيًا للمساعدة في منع إجراء توصيلات سلكية خاطئة بالوحدة عن غير قصد. |
| 5 | مؤشرات الحالة - تعرض حالة الاتصال وصحة الوحدة وأجهزة الإدخال والإخراج. استخدم هذه المؤشرات للمساعدة في استكشاف الأخطاء وإصلاحها. توفر بعض الوحدات معايرة ومصابيح LED لمؤشر حالة الوحدة فقط، بينما توفر الوحدات الأخرى مصابيح LED إضافية لحالة كل قناة ومؤشر خطأ. |
| 6 | الموجهات العلوية والسفلية - تساعد على تثبيت كابل RTB أو IFM على الوحدة. |
تفاصيل المنتج
ال1756-IF16Hهووحدة الإدخال/الإخراج التناظريةتم تصنيعها بواسطة ألين برادلي. ال1756-IF16H وحدة الإدخال التناظرية هارتيحتوي على ثلاثة تنسيقات للبيانات: التناظرية فقط، والتناظرية وHART PV، والتناظرية وHART حسب القناة. يحتوي على نطاقين للإدخال: من 0 إلى 20 مللي أمبير ومن 4 إلى 20 مللي أمبير. تشتمل الميزات الأخرى على مرشح الوحدة، وأخذ العينات في الوقت الفعلي (RTS)، والكشف عن النطاق الزائد والكشف عن النطاق، والكشف عن انقطاع الأسلاك، واتصال محول الطاقة عن بعد الذي يمكن توجيهه على الطرق السريعة (HART). يعمل مرشح الوحدة على تقليل تردد إشارة الإدخال على مستوى الوحدة.
ويفعل ذلك بحوالي -3 ديسيبل أو 0.707 من السعة المطبقة. تحصل الوحدة على تعليمات حول عدد المرات التي يتم فيها فحص قنوات الإدخال من خلال RTS ويحدث هذا أيضًا على مستوى الوحدة.
وظيفة مفيدة للوحدة 1756-IF16Hهو نظام الكشف عن النطاق الأدنى والنطاق الزائد الذي من خلاله يتيح للوحدة معرفة ما إذا كانت تعمل خارج حدود نطاق الإدخال. تعمل ميزة المرشح الرقمي على تنعيم الاختلافات في ضوضاء الإدخال وتقوم بذلك على أساس كل قناة.
عند حدوث حالة انقطاع السلك، يحدث شيئين - تتغير بيانات الإدخال لتلك القناة إلى القيمة المقاسة التي تتوافق مع حالة النطاق الأدنى، ويتم تعيين بت الخطأ في علامة الإدخال التي يمكن أن تشير إلى وجود سلك- خارج الشرط. الوحدة 1756-IF16Hينفذ الإبلاغ عن الأخطاء والحالة عن طريق إرسال البيانات إلى وحدة التحكم مع بيانات القناة الخاصة بها. يتم ترتيب البيانات المرسلة بطريقة تمكن المستخدم من تحديد مدى دقة فحص حالات الخطأ بسهولة. هناك ثلاثة مستويات من العلامات تعمل معًا لتوفير هذا المستوى من الدقة.
إذا كنت تريد المزيد من التفاصيل، يرجى الاتصال بي دون تردد.sales@spacecenter.com
Изображения продуктов

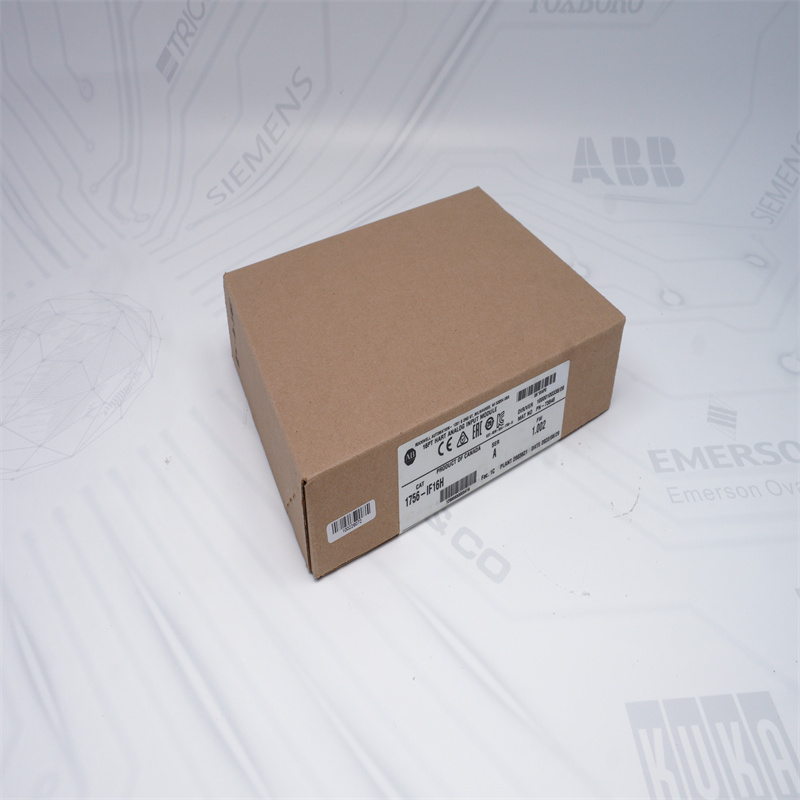

АБ 1756-IF16H
