Especificação e imagem do produto
| Atributo | Valor | Image |
| Fabricante | Allen Bradley |  |
| Número do produto. | 1794-TB3G | |
| Dimensão | 4.0"x 3,0"x 4,0"(10,2 cm x 7,6 cm x 10,2 cm) | |
| Peso | 0 libras 8,0 onças (0,2 kg) | |
| Tipo de produto | Unidades de base de terminais FLEX I/O | |
| Resolução de saída 15 bits + sinal | 0,656 µA/cnt : 0,320 mV/cnt | |
| Formato de dados | Complemento de 2,porcentagem de complemento de 2,binário,binário offset | |
| Tipo de conversão de saída | Conversor digital para analógico | |
| Taxa de conversão de saída | 2,5/5,0 ms | |
| Saída de corrente ou tensão | <25 µs | |
| Carga de corrente na saída de tensão, máx. | 3mA | |
| Entrada de tensão | 0,1% da escala completa a 25 °C (77 °F)(1) | |
| Desvio de precisão com temperatura | Entrada de corrente: 0,0025% Escala Completa /°C |
Características e benefícios do AB 1794-TB3G
36 pontos de terminal de E/S
Suporta amplas capacidades de entrada/saída, permitindo uma ampla gama de aplicações e aprimorando a escalabilidade do sistema. Essa flexibilidade o torna ideal para projetos de automação pequenos e grandes.
2 Terminais Comuns e 2 de Tensão
Oferece opções de conexão versáteis para várias configurações, facilitando a interface com diferentes dispositivos e sensores.
Terminais de grampo de parafuso aterrados
Garante conexões seguras e confiáveis para a fiação, reduzindo o risco de conexões soltas e ruído elétrico, que podem afetar o desempenho do sistema.
Montagem em trilho DIN ou painel
Oferece opções de instalação flexíveis, permitindo fácil integração em configurações existentes e otimizando o espaço em gabinetes de controle.
Se você quiser mais detalhes, entre em contato comigo sem hesitar.E-mail:vendas@sparecenter.com
Mais descrição

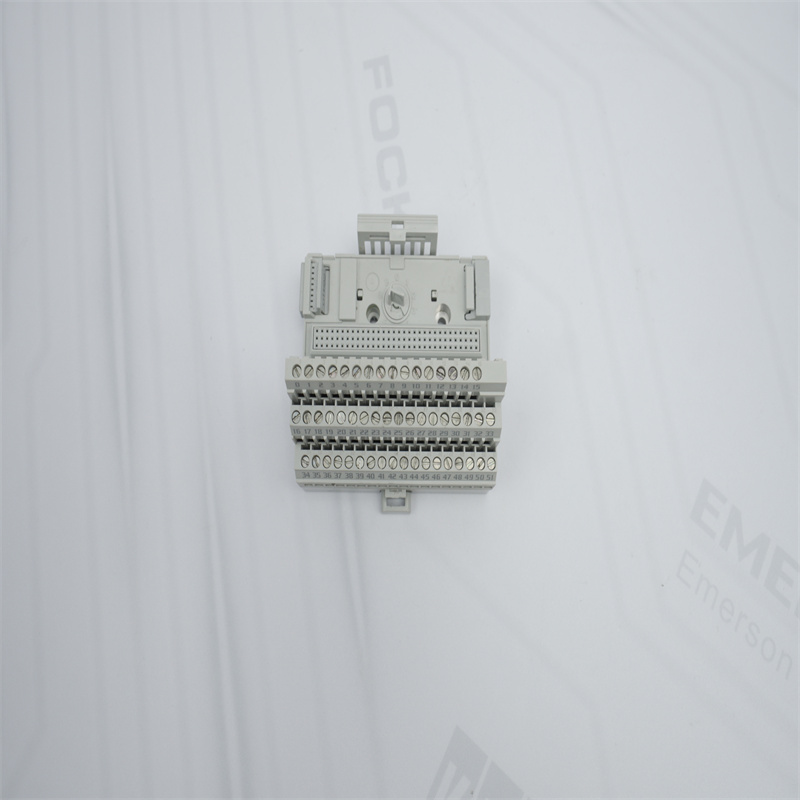

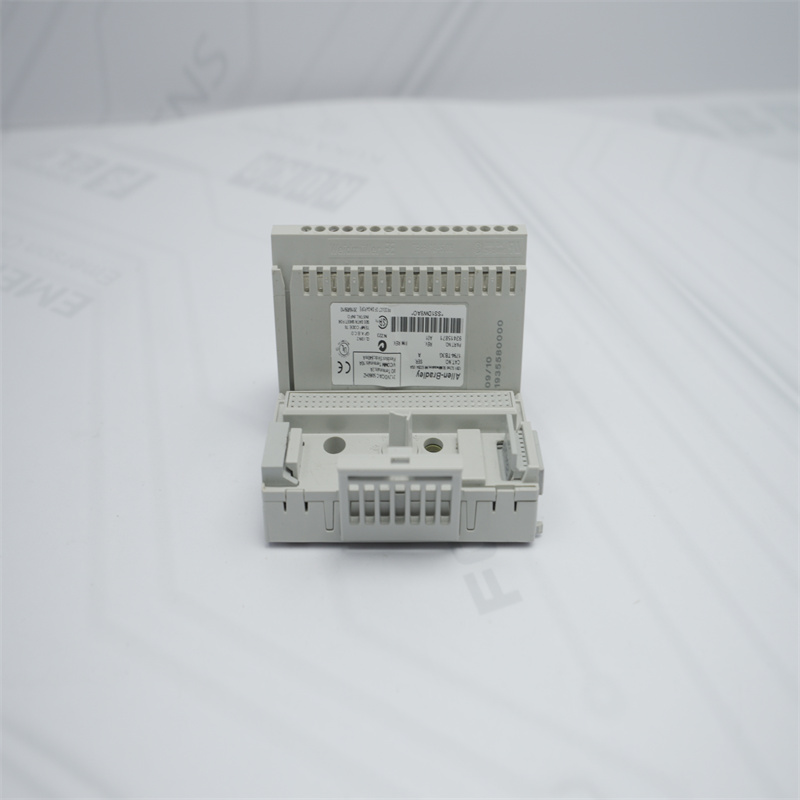

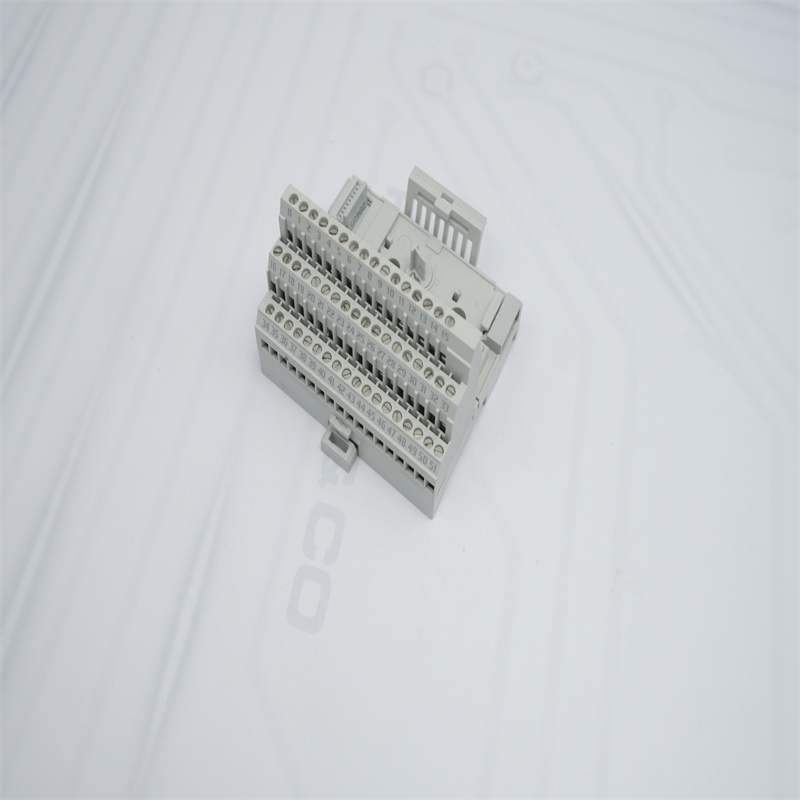

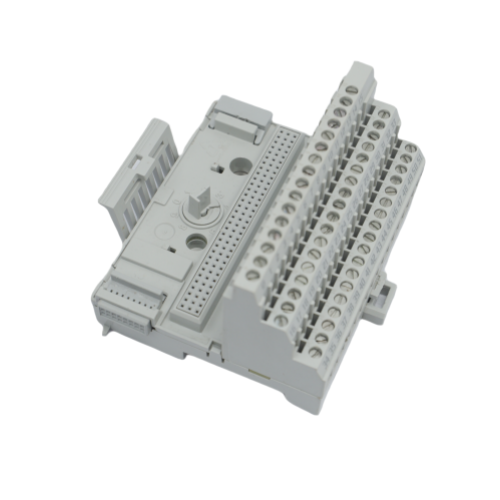

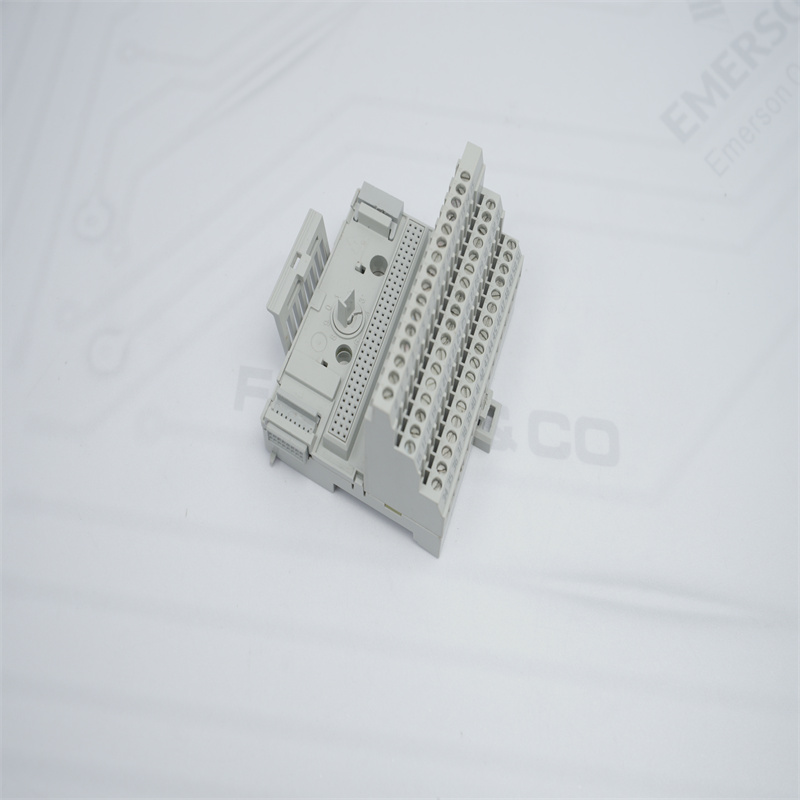

A Allen-Bradley/Rockwell Automation fabrica o1794-TB3GUnidade de base de terminal como uma unidade de base de terminal Flex I/O. Esta unidade de base de terminal é instalada usando um trilho DIN ou painel, e também fornece os pontos de conexão para a fiação de entrada e saída de um módulo de I/O. A unidade vem com um máximo de 36 pontos de terminal de I/O com 2 terminais de tensão e 2 terminais comuns. Além disso, este módulo possui 10 terminais de aterramento do chassi e foi projetado para ser usado com aplicações classificadas em 10 A de corrente e 31,2 Volts de tensão CC |
Esta unidade base de terminal oferece terminações de entrada e saída por meio de um grampo de parafuso aterrado e vem com torque de parafuso de terminal de 0,56 a 0,79 Nm. Vários módulos de entrada e saída se conectam ao barramento de E/S em um sistema Flex I/O por meio da Unidade Base de Terminal Allen-Bradley 1794-TB3G e também tem uma classificação de corrente Flexbus de 640 miliamperes a 5 Volts CC com uma classificação máxima de corrente de terminal de E/S de 2 A. |
