especificações do produto
| Marca | Bely Nevada | Curvamente Nevada 3500/77M |
| Número da peça | 140734-07 | Curvamente Nevada 140734-07 |
| Número de canais | 4 | 3500/77M |
| Alcance de frequência | 2 Hz a 20 kHz | 140734-07 |
| Peso | 0,91 kg (2,0 lb.) | Monitor de pressão do cilindro Bently Nevada Recip |
| Faixa de velocidade | 0,1 a 200 mm/s | 140734-07 |
| Dimensões (Altura x Largura x Profundidade) | 241,3 mm x 24,4 mm x 241,8 mm (9,50 pol. x 0,96 pol. x 9,52 pol.) | 3500/77M |
Gráficos, figuras e detalhes 3500/77M

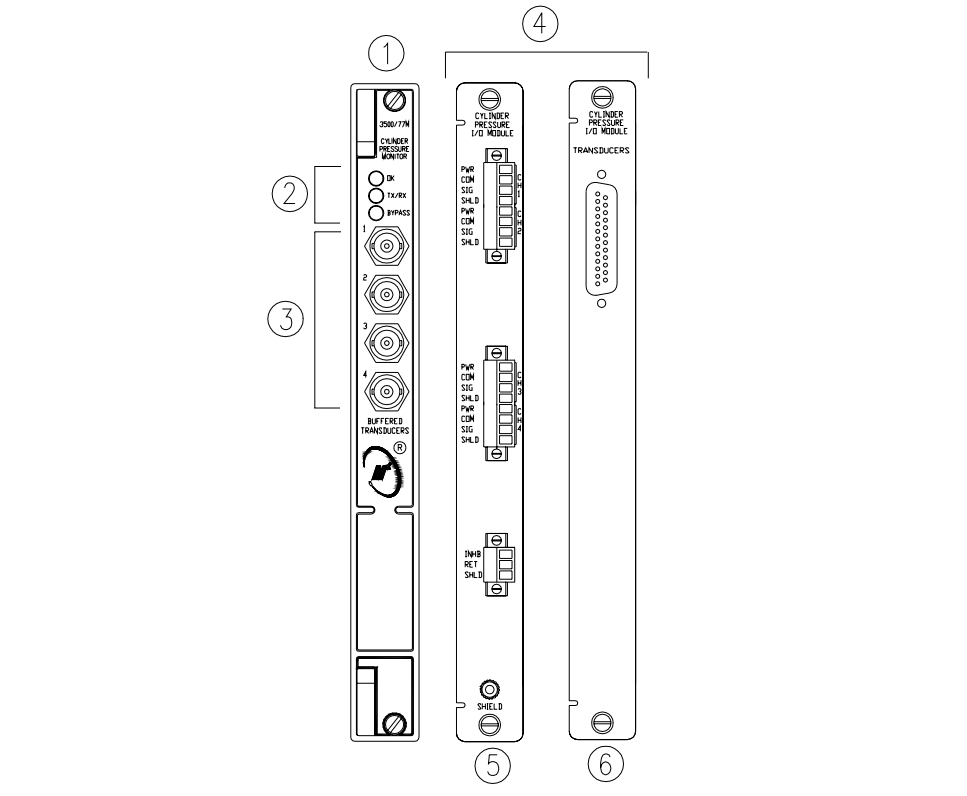

3500/77M Vista Frontal e Traseira
(1) Principal3500/77M Módulo Monitor de Pressão do Cilindro(vista frontal).
(2) LEDs de status.
(3) Saídas de transdutor com buffer. Eles fornecem uma saída não filtrada para cada um dos quatro transdutores. Todos são curtos
circuito protegido.
(4) Vistas traseiras do módulo de E/S.
(5)Pressão do cilindroMódulo de E/S, terminação interna.
(6)Pressão do cilindroMódulo de E/S, terminação externa.
Formulários
O objetivo principal do3500/77Mmonitor é fornecer:
• Proteção de máquinas comparando continuamente os parâmetros monitorados com os pontos de ajuste de alarme configurados para acionar alarmes.
• Informações essenciais da máquina para o pessoal de operação e manutenção.
3500/77M 140734-07Bely NevadaMonitor de pressão do cilindro Recip.Bently Nevada 3500/77M.Bently Nevada 140734-07.
Se você quiser mais detalhes% uff0c entre em contato comigo sem hesitar. Email% uff1avendas@sparecenter.com
Descrições do produto
O3500/77M Monitor de pressão do cilindro Recipé um monitor de 4 canais que aceita entrada de transdutores de pressão aprovados pela Bently Nevada, condiciona o sinal para fazer várias medições de pressão do cilindro do compressor alternativo e compara os sinais condicionados com alarmes programáveis pelo usuário. Cada canal, dependendo da configuração, normalmente condiciona seu sinal de entrada em vários parâmetros chamados% u201c valores proporcionais,% u201d também chamados de PPL% u2019s. Os pontos de ajuste de alerta podem ser configurados para cada valor proporcional ativo (PPL) e os pontos de ajuste de perigo podem ser configurados para quaisquer dois dos valores proporcionais ativos. Cada canal do3500/77Mfornecerá oito valores PPL relacionados à operação de pressão do cilindro. Cinco valores PPL referem-se a uma única câmara e são os seguintes: Pressão de descarga Pressão de sucção Pressão Máxima Pressão Mínima Taxa de compressão Três valores PPL usam um ou mais valores de canal em combinação com parâmetros mecânicos configurados para calcular seu valor: Compressão da Haste de Pico Tensão máxima da haste Grau de reversão da haste |
