Especificações do produto
| Fabricante | Triconex | 4210 |
| Produto não. | 4210 | Triconex 4210 |
| Tipo de produto | Módulos extensores remotos | Invensys 4210 |
| Tipo de cabo | Modo único | Módulo TRICON |
| Limite de comprimento do cabo | 7,5 milhas (12 quilômetros) | Módulos extensores remotos Triconex |
| Conectores | 6/site remoto | Invensys 4210 |
| Sites remotos suportados | 3 | Triconex 4210 |
Visão geral dos módulos extensores remotos Triconex 4210
RXMs e chassis permitem que os módulos de E/S sejam localizados a vários quilômetros do chassi principal. Os conjuntos RXM, compostos por três módulos idênticos, servem como repetidores e extensores do barramento de E/S Tricon e fornecem isolamento do loop de terra. Um conjunto RXM primário suporta três locais remotos conectando-se a três conjuntos RXM remotos alojados em um chassi remoto.
Os conjuntos RXM estão disponíveis para cabos de fibra óptica com taxa de comunicação de 375 kilobits por segundo. Esses conjuntos fornecem imunidade máxima contra interferência eletrostática e eletromagnética e suportam configurações com modems ópticos e cabeamento ponto a ponto de fibra óptica. Os locais remotos podem estar localizados a até 12 quilômetros (7,5 milhas) do local principal.

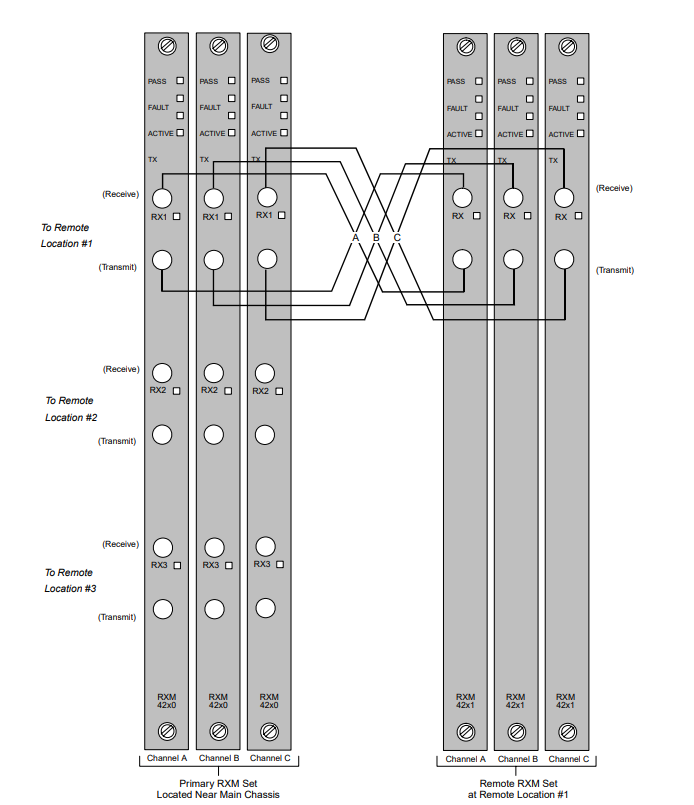

A figura abaixo mostra o cabeamento unidirecional para três canais de um local remoto. Para cada canal, um cabo transporta dados transmitidos do RXM primário para o RXM remoto e o outro cabo transporta dados recebidos pelo RXM primário do RXM remoto. Um par de módulos deve ser conectado para cada um dos três canais, totalizando seis cabos para cada local remoto.
 |
| Exemplo de fiação para um local remoto |
Se você quiser mais detalhes, entre em contato comigo sem hesitar.E-mail:vendas@sparecenter.com

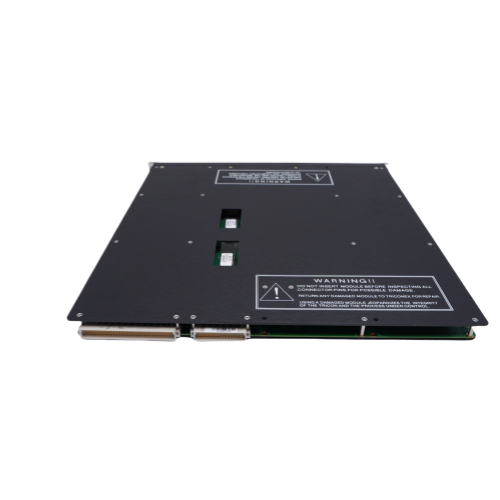

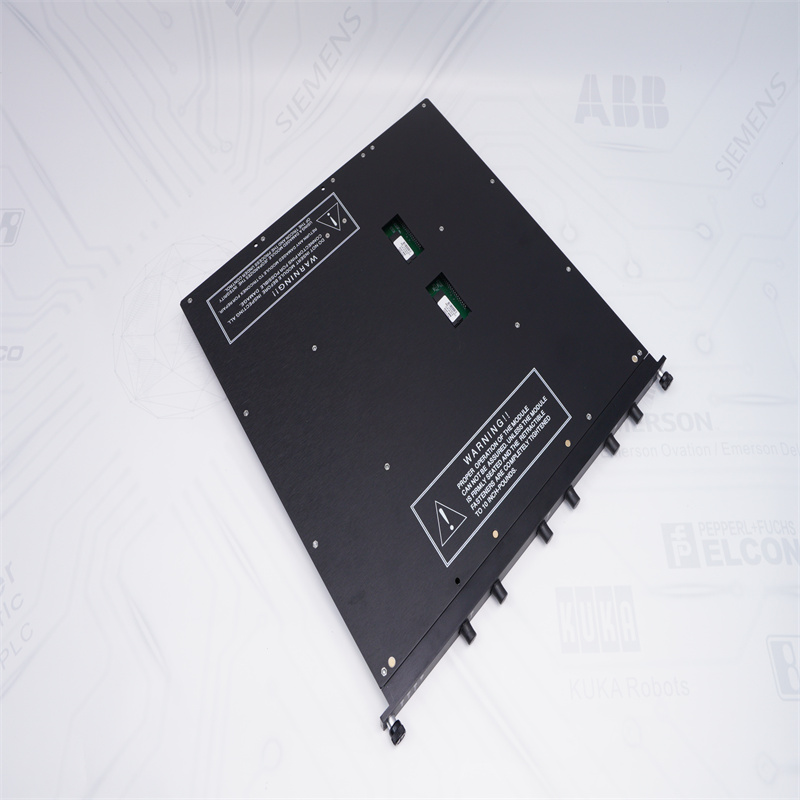

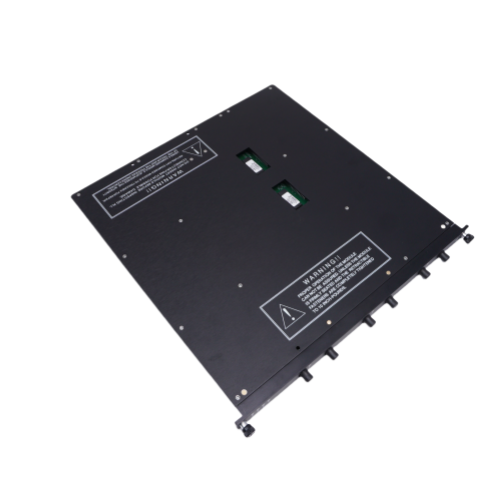

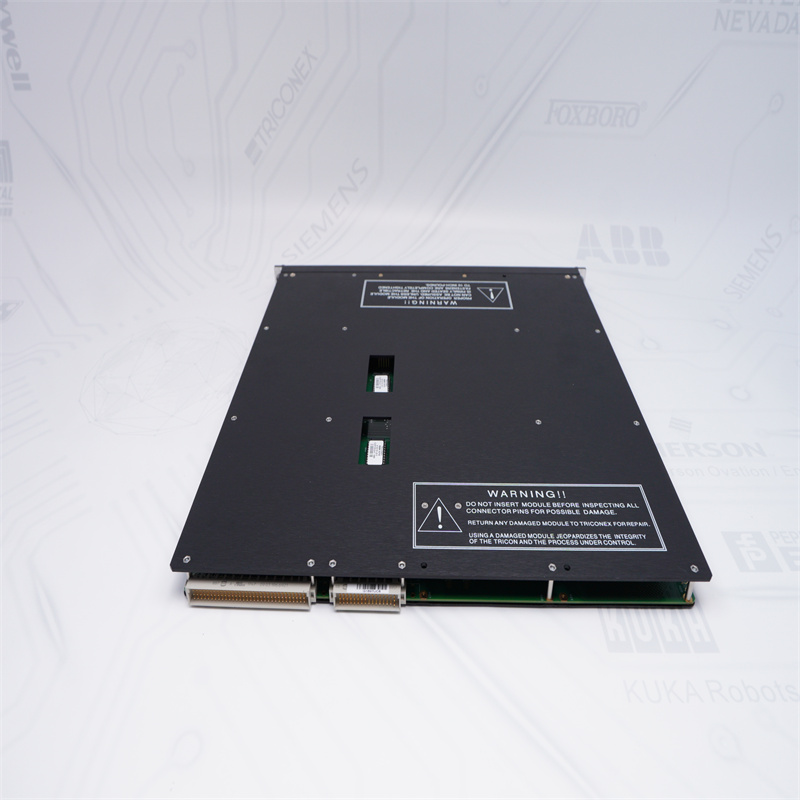

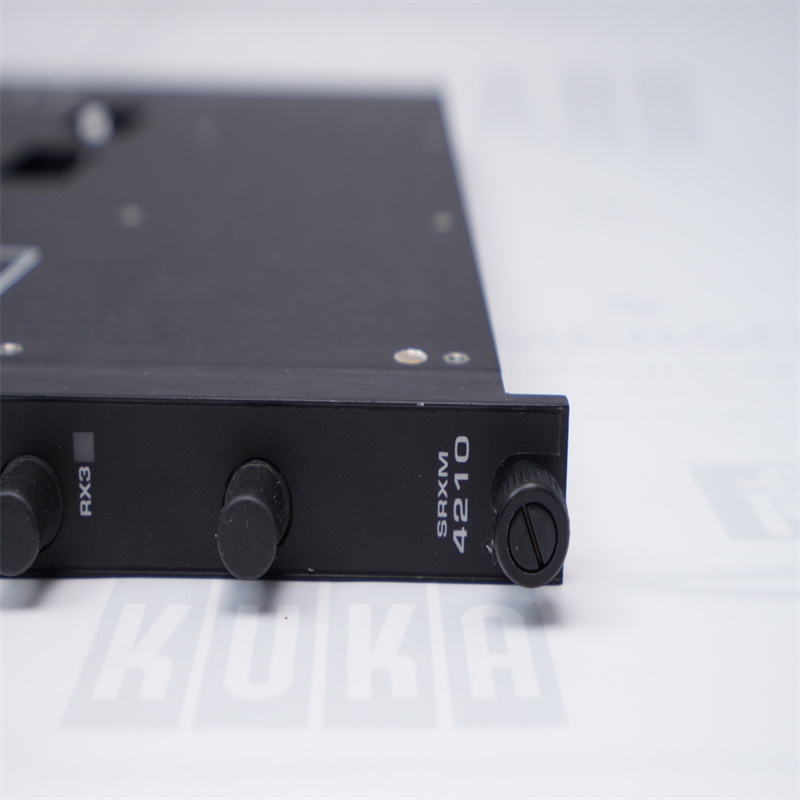

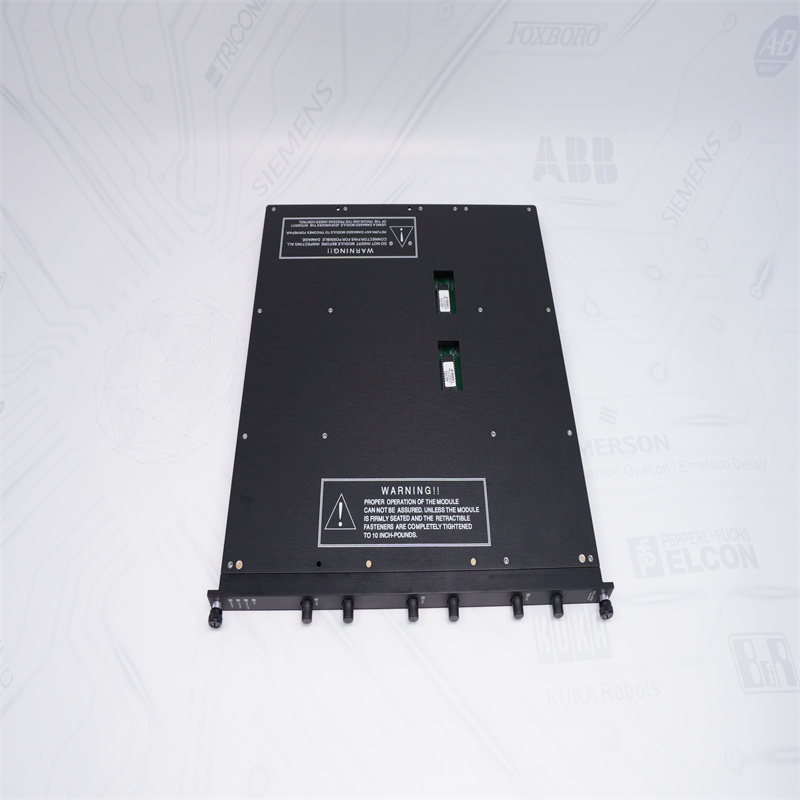

Imagens do produto
Invensys 4210
Invensys 4210
Invensys 4210
