Especificação do BENTLY NEVADA 991-25-XX-01-CN
Item | Especificação |
| Fabricante | Bently Nevada |
| Número do produto. | 991-25-XX-01-CN |
| Tipo de produto | Transmissor de impulso 991 |
| Entrada | Aceita 1 sonda de proximidade 3300 NSv sem contato e cabo de extensão. |
| Poder | Requer entrada de +12 a +35 Vcc no terminal do transmissor. |
| Saída de sinal de 4 a 20 mA | 4 a 20 mAcc na faixa de escala total especificada na configuração de 2 fios. |
| Precisão de loop de 4 a 20 mA | Dentro de ±1,5% sobre a faixa de escala completa especificada (típico). A precisão é classificada da entrada do sinal de TESTE para a tensão medida em uma resistência de loop de 250 Ω. |
| Resistência máxima do loop | 1.000 Ω incluindo cabo a 35 Vcc. |
| Limitação de corrente | 23 mA típico. |
| Zero e Span | Ajustes externos não interativos. |
| Não OK/Derrota do sinal | A saída do sinal irá para menos de 3,6 mA dentro de 100 µs após uma condição Not OK ocorrer. A saída do sinal é restaurada dentro de 0,1 segundos após a condição Not OK ser removida. |
| Saída do sensor Proximitor | Compatível com equipamento de teste portátil não aterrado. Ao usar equipamento de teste aterrado e alimentado por CA, use o Adaptador de Teste 122115-01 para isolamento de sinal. |
| Impedância de saída | O Prox Out tem uma impedância de saída de 10 kΩ calibrada para uma carga de 10 MΩ. |
| Alcance Linear | 0,25 a 1,65 mm (10 a 65 mils) para Prox Out. Adequado para faixas lineares de loop de corrente de 0,60-0,6 mm ou 25-0-25 mils. |
Figura e gráfico de 991-06-70-01-CN
 |

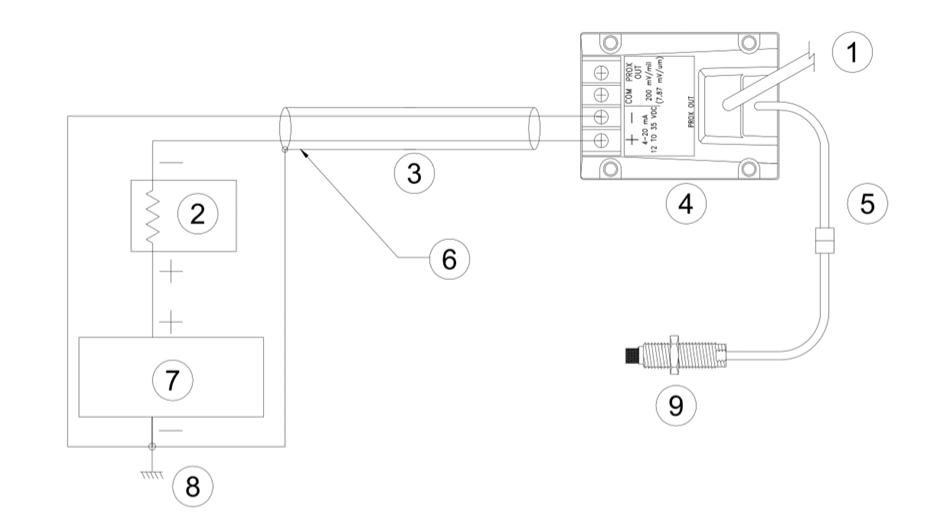

| Figura 1: Conexões de fiação do loop do transmissor de impulso 991 |
1. Para testar o adaptador 122115-01 2. Receptor 3. Blindagem do cabo 4. Transmissor 5. Cabo de extensão 6. A fiação recomendada é blindada, par trançado, 1,0 mm (18 AWG) (número da peça 02173006). O comprimento máximo é 13 km (8 milhas). 7. Fonte de alimentação, VPS = 17 a 35 Vdc 8. Comum (terreno) 9. Sonda |
Se você quiser mais detalhes, entre em contato comigo sem hesitar. E-mail:vendas@sparecenter.com

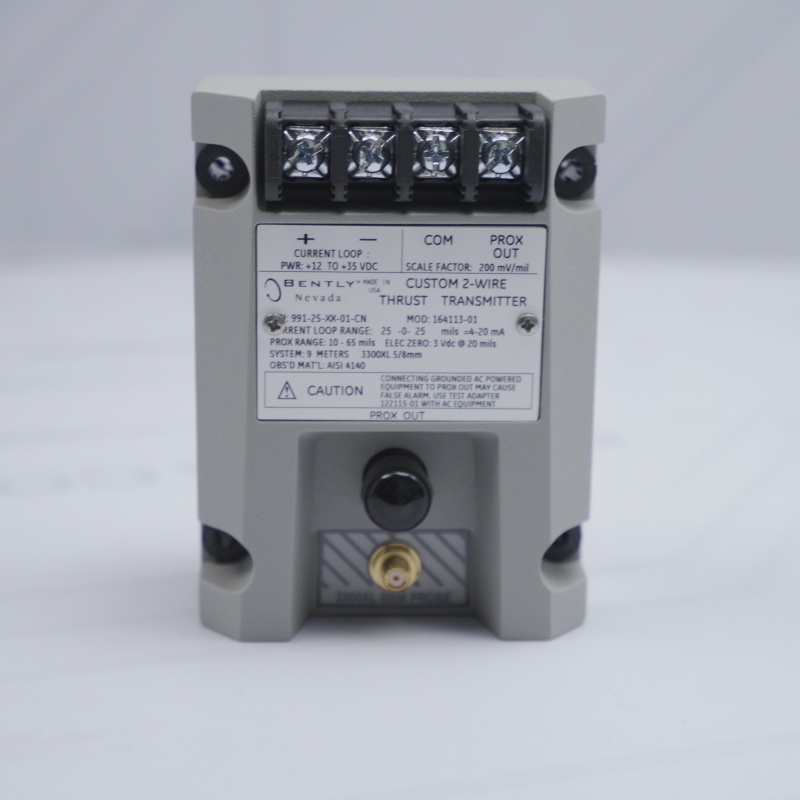

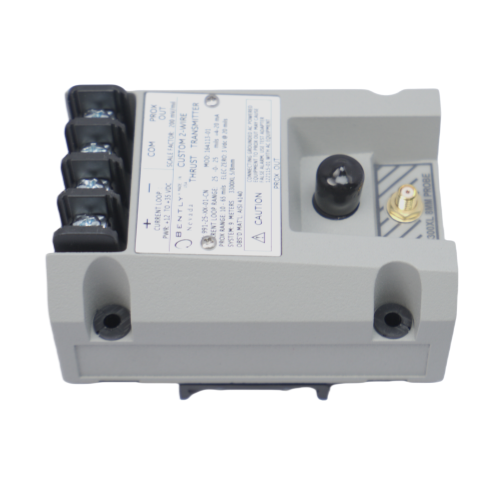

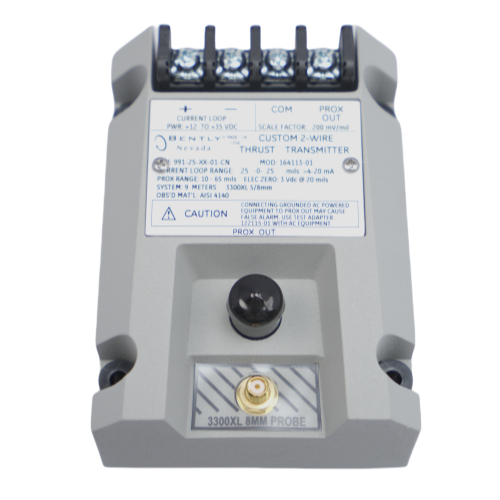

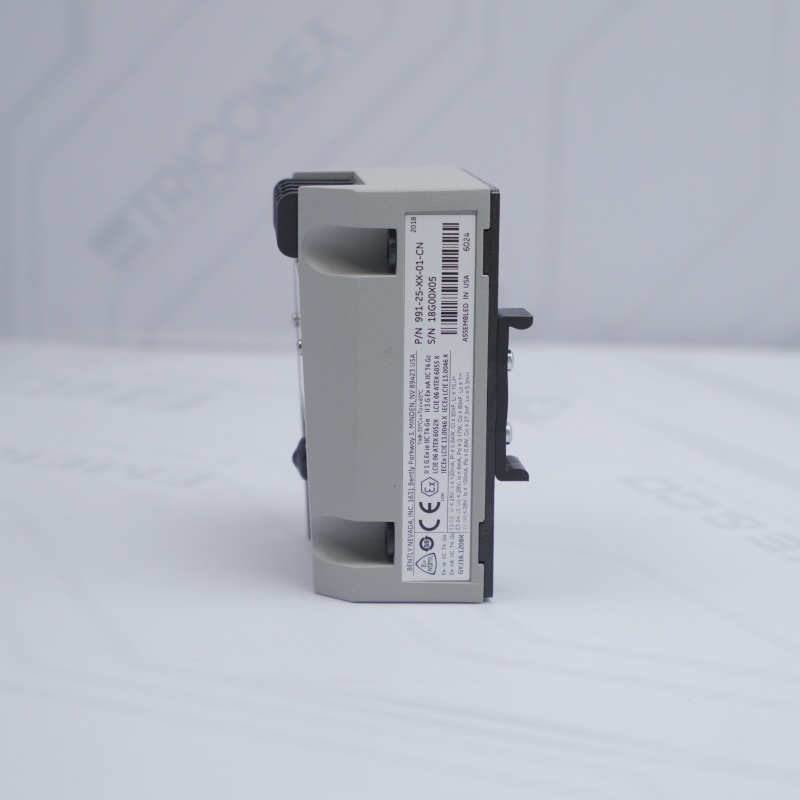

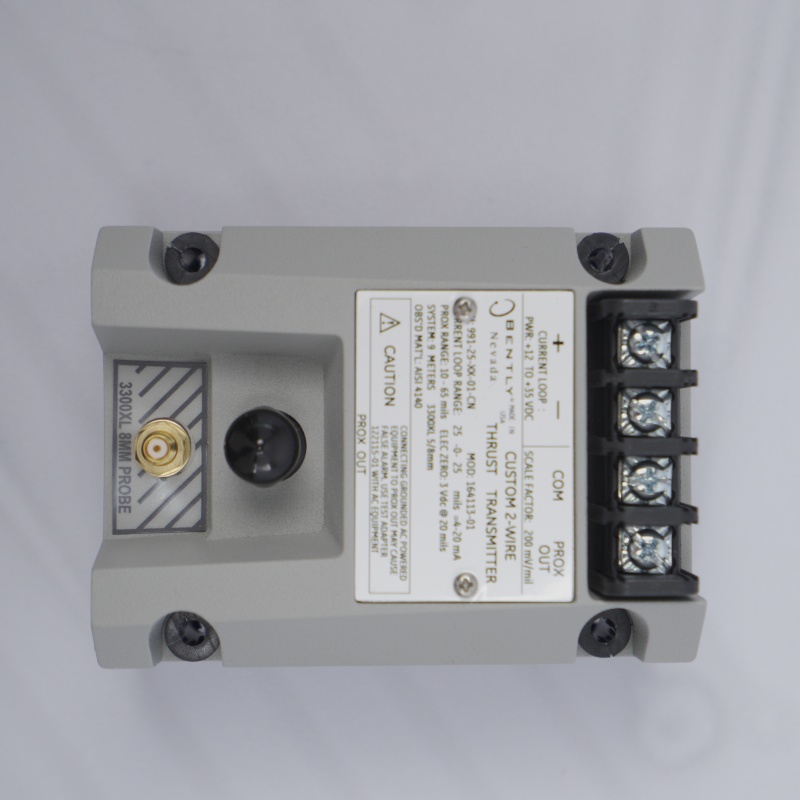

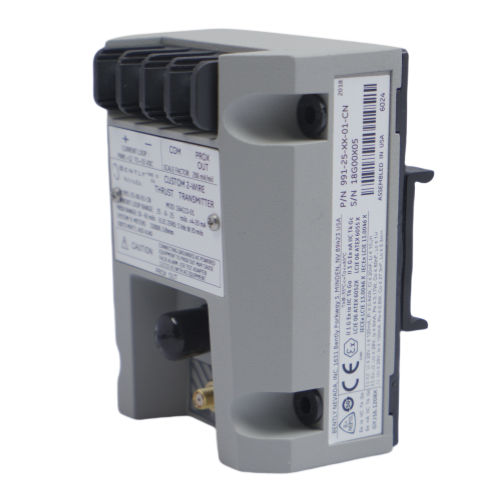

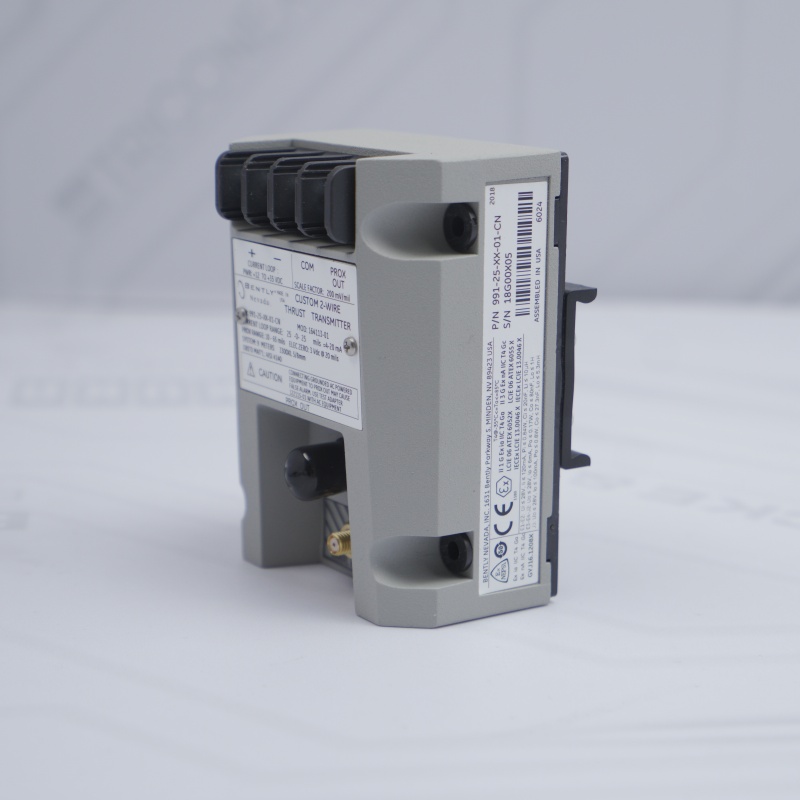

Características e imagens do produto
Sensor Proximitor Integrado
Não requer unidade externa, simplificando a configuração e reduzindo a complexidade.
Saída dinâmica
Terminais não isolados "PROX OUTddhhh e "COM", além de um conector coaxial, fornecem sinais de vibração e tensão de lacuna para diagnósticos.
Ajuste de Loop
Potenciômetros de zero e span não interativos permitem fácil calibração.
