Especificações do produto
| Especificações de saída | Especificações Gerais | ||
| Número de saídas | 2 correntes não isoladas de terminação única | Torque do parafuso da base do terminal | 0,6 N•m (7 lb•pol) |
| Resolução | 13 bits - mais de 0…21 mA 2,5 µA/cnt (valor médio - intervalo típico: 2,3…2,7 µA/cnt) | Indicadores, lado lógico | 1 verde/vermelho – Status do módulo 1 verde/vermelho – Status da rede 2 verde/vermelho – Status de saída |
| Corrente de saída | Saída de 0 mA até que a comunicação seja estabelecida 4…20 mA configurável pelo usuário 0…20 mA configurável pelo usuário | Posição da chave seletora | 4 |
| Precisão absoluta | 0,1% da escala completa a 25 °C | POINTBus™ corrente, máx. | 75 mA a 5 V CC |
| Desvio de precisão com temperatura. | 30 ppm/ °C | Dissipação de energia, máx. | 750 Ω de carga em cada saída - 1,23 W 0 Ω de carga em cada saída - 1,83 W |
| Resposta ao degrau para 63% do FS | 24 µs | Dissipação térmica, máx. | 750 Ω de carga em cada saída - 4,19 BTU/h 0 Ω de carga em cada saída - 6,24 BTU/h |
| Carga resistiva na saída de corrente | 0…750 Ω | Tensão de isolamento (Classificação de resistência à tensão contínua) | 50V Contínuo Testado para suportar 2200 V DC por 60 s Sem isolamento entre canais individuais |
| Tipo de conversão | Conversor digital para analógico | Dimensões (A x L x P), aprox. | 56 x 12 x 75,5 mm (2,21 x 0,47 x 2,97 pol.) |
| Taxa de conversão | 16 µs | Peso, aprox. | 36 g (1,27 oz) |

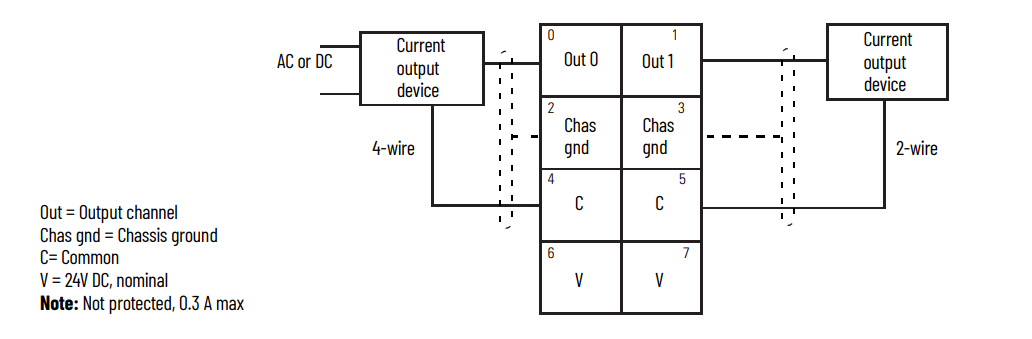

Fiação do módulo POINT I/O do AB 1734-OE2C
 |
| Canal | Saída atual | Chassi de aterramento | Comum | Fornecimento |
| 0 | 0 | 2 | 4 | 6 |
| 1 | 1 | 3 | 5 | 3 |
| A alimentação de 24 V CC é fornecida pelo barramento de alimentação de campo interno. | ||||
Se você quiser mais detalhes, entre em contato comigo sem hesitar.E-mail:vendas@sparecenter.com
Detalhes do AB 1734-OE2C
Descrição

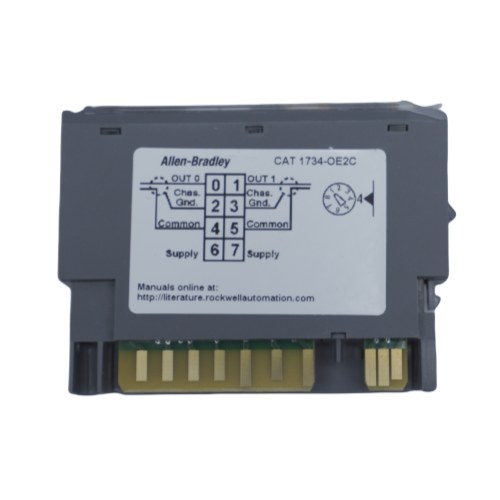

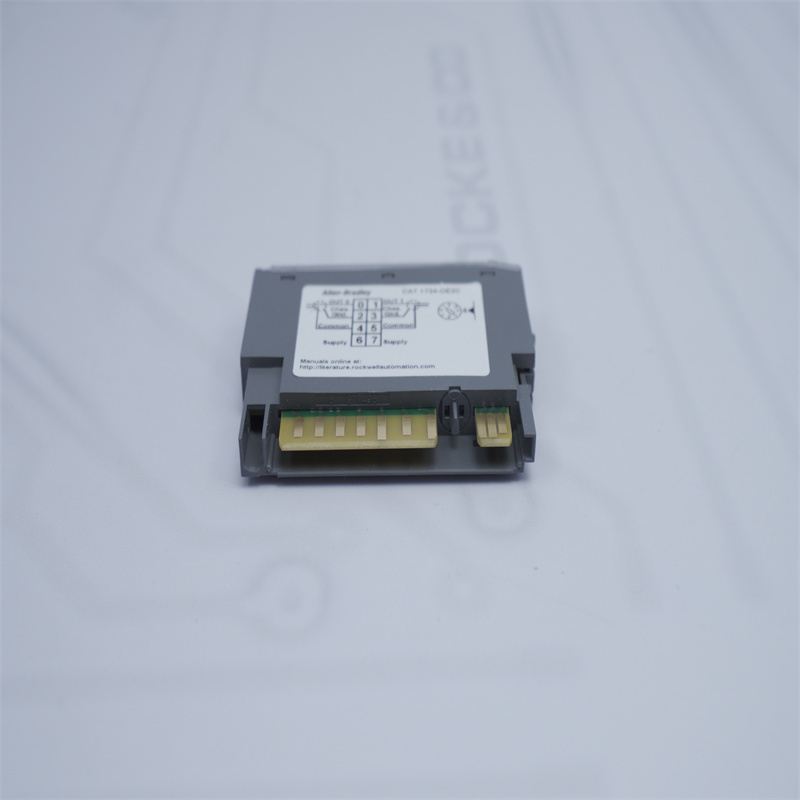

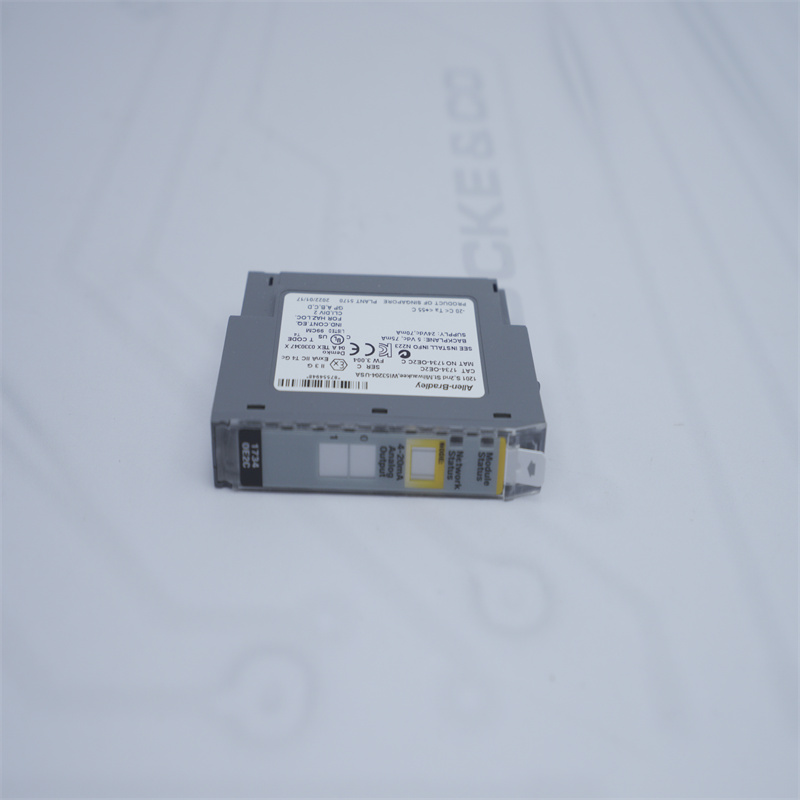

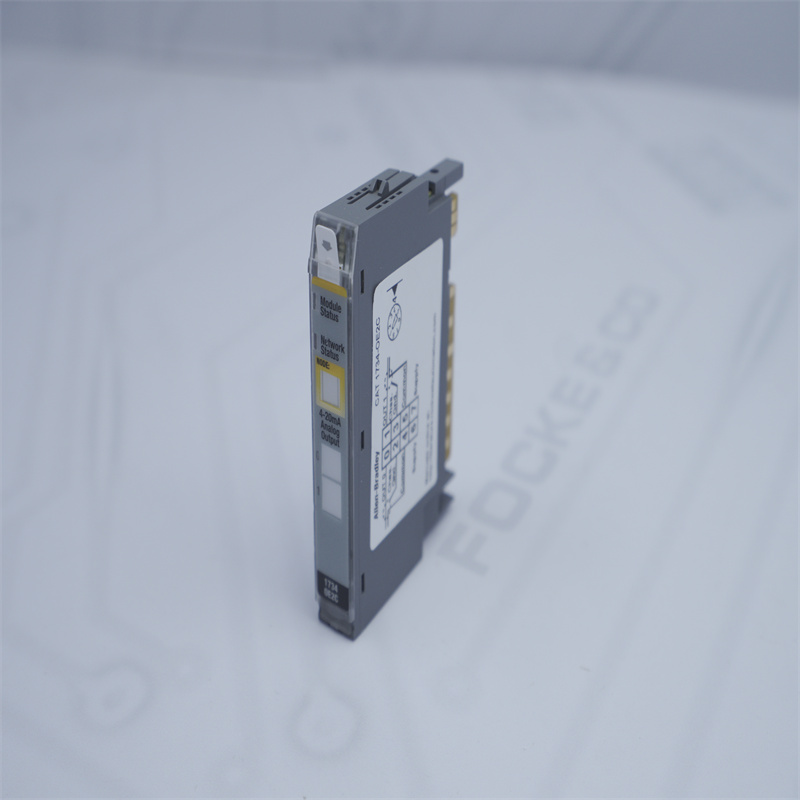

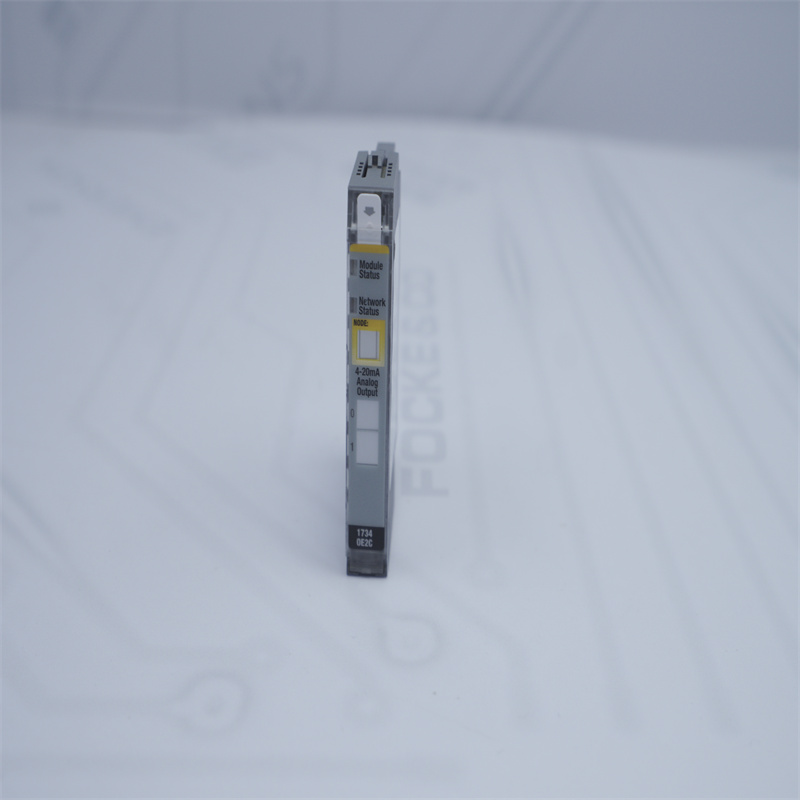

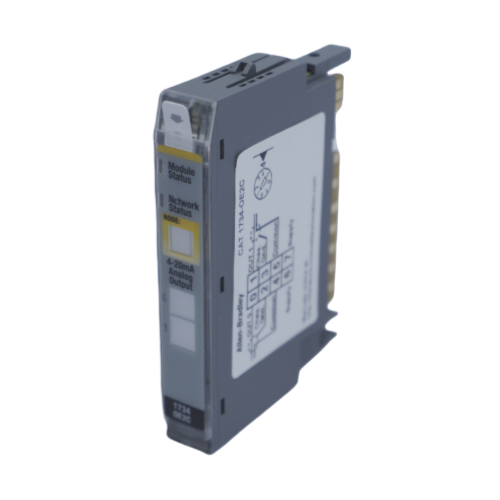

A Allen-Bradley1734-OE2Cé um módulo de saída analógica de 2 canais de 24 V CC projetado para sistemas Point I/O. Ele apresenta saídas não isoladas e de terminação única, fornecendo controle de corrente preciso para várias aplicações. Facilmente montado em trilhos DIN, este módulo robusto garante desempenho confiável e instalação rápida em ambientes industriais, tornando-o ideal para tarefas de automação que exigem saída analógica precisa.
MAIS ESPECIFICAÇÕES
Temperatura, operação: -20 °C ≤ Ta ≤ +55 °C (-4 °F ≤ Ta ≤ +131 °F)
Temperatura, ar ambiente, máx.: 55 °C (131 °F)
Temperatura, não operacional: -40…+85 °C (-40…+185 °F)
Umidade relativa: 5…95% sem condensação
Vibração: 5 g @ 10…500 Hz
FEATURA
Saída de 2 canais:Suporta dois canais para saída de corrente analógica, permitindo o controle simultâneo de vários dispositivos.
Operação 24 V CC:Projetado para operar em 24 V CC, adequado para uma ampla gama de aplicações industriais.
Configuração de terminação única:Utiliza um design de terminação única e não isolado para processamento de sinal eficiente.
