Detalhes e imagens do produto
| Informações gerais | Imagem | |
| Tipo de produto estendido: | PDQ22-FBP.0 |  |
| ID do produto: | 1SAJ240200R0050 | |
| EAN: | 4013614380136 | |
| Descrição do catálogo: | PROFIBUS DP-V0/V1 FieldBusPlug Quad | |
| Descrição longa: | Interface fieldbus Profibus DP/V1 pronta para uso para quatro dispositivos. Aplicável com todos os motores de partida FBP e outros dispositivos terminais. Grau de proteção IP65, LED de diagnóstico | |
| Informações Adicionais | ||
| Quantidade mínima de pedido: | 1 peça | |
| Tipo de montagem: | Montagem Única | |
| Montagem em trilho DIN: | TH35-15 (trilho de montagem de 35 x 15 mm) de acordo com IEC 60715 TH35-7.5 (trilho de montagem de 35 x 7,5 mm) de acordo com IEC 60715 | |
| Perda de energia: | Aproximadamente 0,9 W | |
| Controle Classificadol Tensão de alimentação (Ue): | 24 V CC | |
| Padrões: | CAN/CSA C22.2 No.142 IEC/EN 61131-2 UL 508 | |
| Adequado para Classe de Produto: | Controladores de Motor Universais | |
| Grau de proteção: | IP65 | |
Descrição técnica

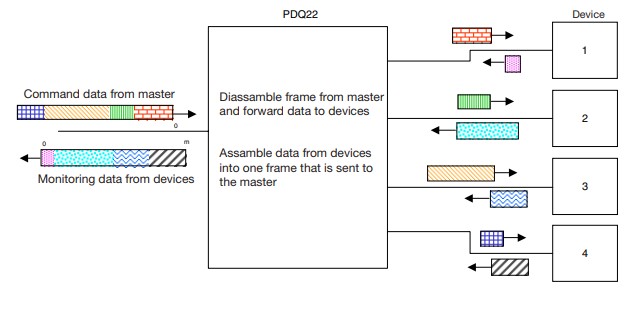

| Transmissão de dados de E/S |
é a principal tarefa do PDQ22. |
envia para os dispositivos conectados. |
Mestre PROFIBUS. A figura a seguir mostra esse processo. |
 |
Descrição Técnica
1
♦ Um problema típico que o construtor do gabinete de controle enfrenta é que, para alguns produtos, a interface do barramento de campo é incorporada no próprio dispositivo de controle do motor. Isso significa que oPROFIBUSa linha deve ser alimentada nas gavetas. Em instalações simples, isso é realizado criando muitas quedas que diminuem a taxa de transmissão máxima possível. Outra solução alimenta o PROFIBUS nas gavetas e as alimenta novamente para manter a estrutura da linha de festa alvo.
2
♦O PROFIBUSnó pode ficar na câmara de cabos enquanto o UMC22 é instalado na gaveta. Desta forma, uma instalação PROFIBUS robusta pode ser realizada na câmara de controle, como mostrado na figura abaixo. Cabos de conexão padrão são usados para a comunicação entre oPDQ22e os UMCs. A ABB Stotz-Kontakt oferece todos os acessórios de instalação necessários para concretizar este conceito. Veja o catálogo de produtos FBP para mais informações.
3
♦ Outro aspecto importante é que oPROFIBUSo nó permanece ativo mesmo se a gaveta for retirada. O PDQ22 pode detectar que um dispositivo está faltando e pode informar o sistema de controle. Assim que a gaveta é conectada novamente, ela é parametrizada novamente a partir doPDQ22e está pronto para operação
Se você quiser mais detalhes, entre em contato comigo sem hesitar.E-mail:vendas@sparecenter.com
