Especificações do produto
Item | Especificação |
|---|---|
| Fabricante | GE |
| Número do produto. | IC693MDL655J |
| Tipo de produto | Módulo de entrada lógica positiva/negativa DC |
| Modelo(s) | Série GE 90 |
| Dimensões | 1,3" x 5,0" x 5,0" (3,2 cm x 12,7 cm x 12,7 cm) |
| Peso | 0 libras 9,6 onças (0,3 kg) |
| Código Tarifário | 8538908180 |
| Em tempo de resposta, máximo | 2 ms |
| Corrente de estado desligado | 1,1 mA |
| Sobre o estado atual | 3,2 mA |
| Tensão de estado desligado | 0-5 VCC |
| Em tensão de estado | 11,5 - 30,0 VCC |
| Consumo de corrente | 195 mA a 5 VCC; 224 mA a 24 VCC |
| Corrente de entrada | 7 mA por canal |
Detalhes do produto
Descrição
A GE FanucIC693MDL655é um módulo de entrada lógica positiva/negativa de 24 volts CC projetado para o controlador lógico programável da série 90-30. Ele apresenta 32 pontos de entrada discretos, organizados em quatro grupos isolados de oito, cada um com um comum compartilhado. O módulo suporta entradas de até 30 V e opera com lógica positiva e negativa.
Equipado com optoacopladores, ele fornece isolamento de backplane entre o lado do campo e o lado lógico, garantindo segurança e confiabilidade. Um bloco de LED na frente indica o status ON/OFF para cada ponto de entrada. Os usuários podem conectar uma fonte de alimentação ou utilizar a fonte de alimentação isolada de +24 VDC disponível nos conectores de E/S.
Recurso
Tipo de entrada:Módulo de entrada lógica positiva/negativa de 24 VCC, compatível com CLPs série 90-30.
Entradas discretas:32 pontos de entrada divididos em quatro grupos isolados de oito, permitindo configurações flexíveis.
Faixa de voltagem:Opera com um nível de entrada máximo de 30 V, suportando lógica positiva e negativa.
Optoacopladores:Fornece isolamento de backplane entre o lado do campo e o lado lógico, aumentando a segurança e a confiabilidade.
Aplicativo
Automação Industrial:Ideal para diversas tarefas de automação em ambientes de fabricação e processamento.
Sistemas de controle:Usado em sistemas de controle baseados em CLP para monitorar e controlar máquinas e processos.
Bombas centrífugas e compressores:Adequado para monitoramento de entrada em sistemas que exigem controle preciso das operações de bombas e compressores.
Gestão de Fluidos:Eficaz em aplicações que envolvem manuseio e processamento de fluidos, onde o monitoramento de estados de entrada é crucial.
Se você quiser mais detalhes, entre em contato comigo sem hesitar. E-mail:vendas@sparecenter.com

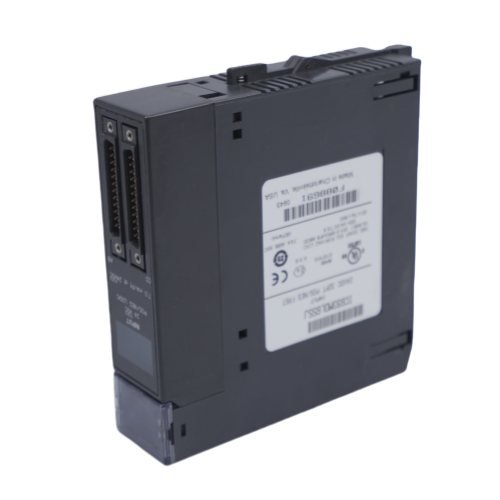

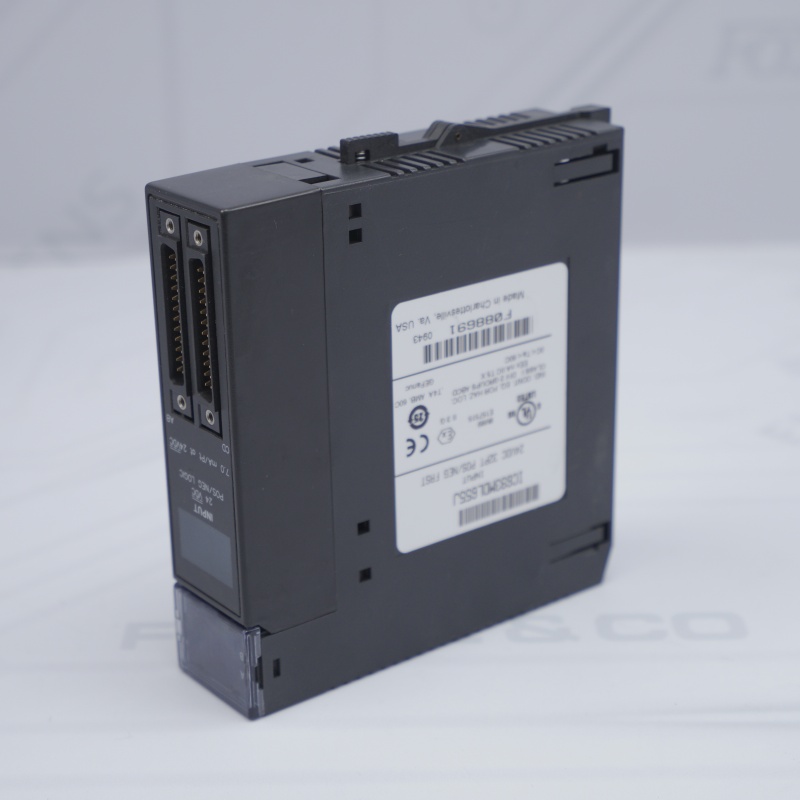

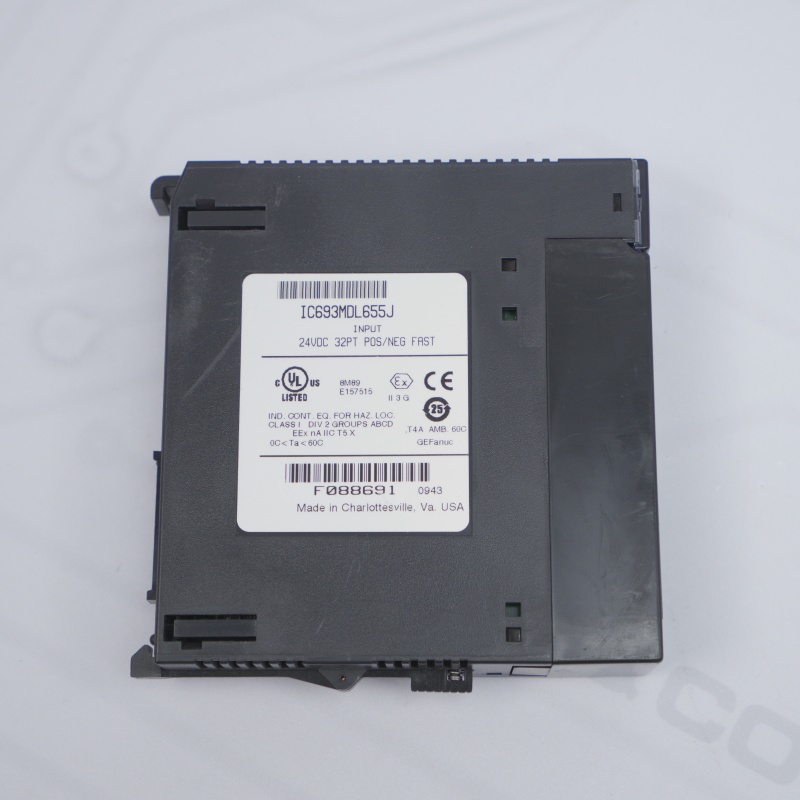

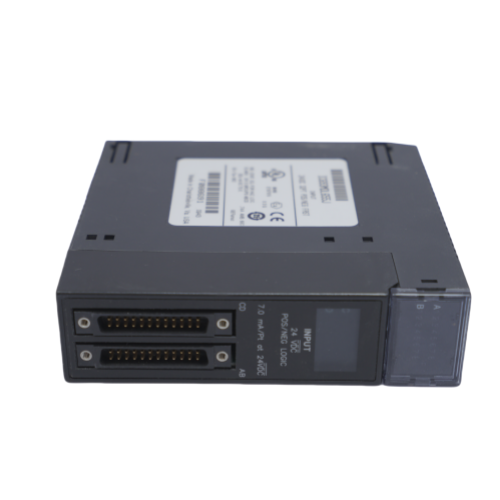

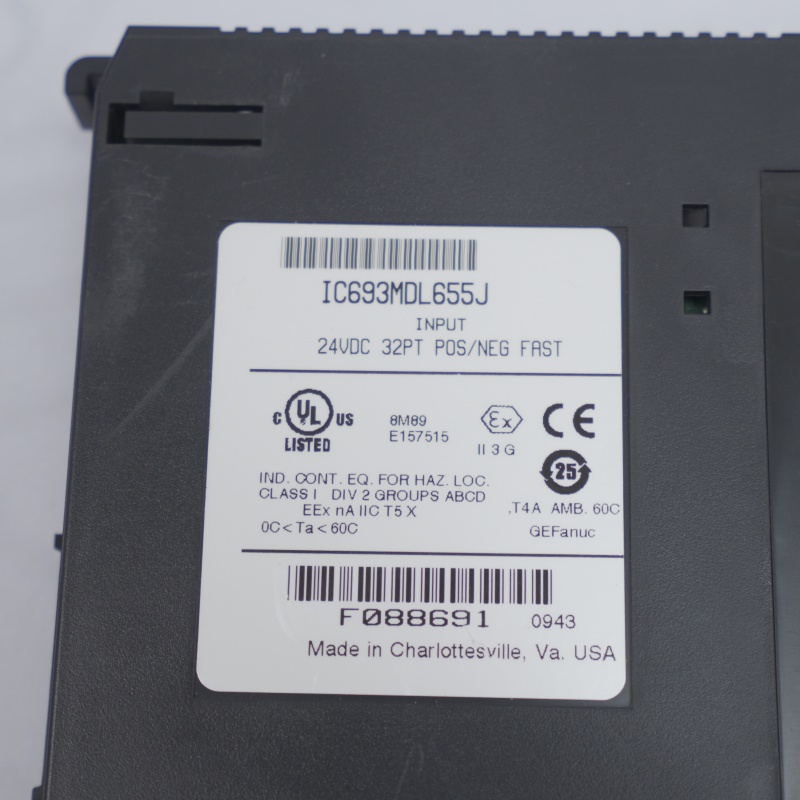

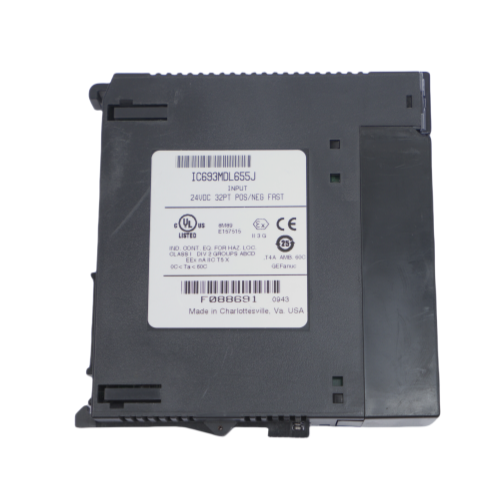

Imagem do produto e perguntas frequentes do GE IC693MDL655J
Como conecto dispositivos de campo ao módulo?

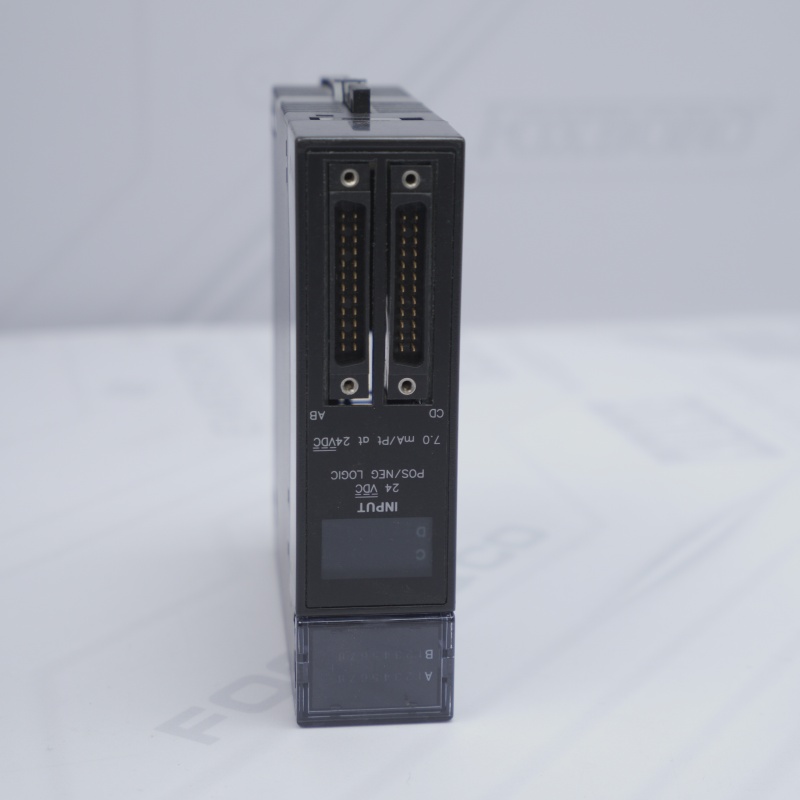

Dispositivos de campo podem ser conectados por meio de dois conectores macho de 24 pinos na parte frontal do módulo. Cabos pré-cabeados como IC693CBL327 e IC693CBL328 são recomendados para fácil integração.
Quais opções de fonte de alimentação estão disponíveis?
Os usuários podem conectar uma fonte de alimentação externa ou usar a fonte isolada de +24 VCC disponível nos conectores de E/S no módulo.
Que tipo de isolamento o módulo fornece?
O módulo inclui optoacopladores para isolamento do backplane entre o lado do campo e o lado lógico, bem como isolamento entre cada grupo de entradas.
