Módulo de entrada analógica YOKOGAWA SAI143-H63 S4

O YOKOGAWA SAI143-H63 S4 é um módulo de entrada analógica de alto desempenho projetado para uso em sistemas de automação industrial. Ele suporta uma variedade de tipos de sinais, incluindo entradas de corrente e tensão, proporcionando flexibilidade para diferentes aplicações.

Especificação do produto


ItemEspecificações
ModeloSAI143
Número de canais de entrada16 canais, isolamento de módulo
Faixa de entrada nominal4 a 20 mA
Faixa de entrada permitida0 a 25 mA
Impedância de entrada durante a inicializaçãoQueda de tensão de 250 Ω+ no circuito de proteção de entrada dentro do módulo/Valor atual
Impedância de entrada durante o desligamento500 kΩ mínimo
Precisão nominal

SAI143-S: ±16 µA (faixa de entrada de 1 a 23 mA)

SAI143-H: ±16 µA (faixa de entrada de 0,05 a 23 mA)

Frequência de atualização de dados40 ms
Desvio de temperatura±16 µA/10 °C


Fonte de alimentação do transmissor

16,15 V mínimo (a 20 mA)

26,4 V máximo (a 0 mA)

(Limite de corrente de saída: 25 mA)

Configuração de 2/4 fios

Configuração de canal individual

Alterado pela configuração de pinos

Tensão suportável1,5 kV CA entre o sinal de entrada e o sistema por 1 minuto
Consumo máximo de corrente

Sistema de 5 V: 320 mA,

Sistema de 24 V: 550 mA


Especificações de comunicação HART


FunçõesDescrição
Modo de comunicaçãoHalf duplex serial, sincronização start-stop, 1 start/ 8 bits/ paridade ímpar/ 1 stop
Norma aplicávelRevisão 5.7 do Protocolo HART
Velocidade de transmissão

1200 ±2 bps

Técnica de modulação

FSK de fase binária contínua

1: 1.200 Hz ±1%, 0: 2.200 Hz ±1%




Comprimento do quadro

5 a 267 bytes

Conteúdo de no máximo 267 bytes:

  • Delimitador: 1

  • Endereço: 5

  • Comando: 1

  • Contagem de bytes: 1

  • Dados: 255 (inclui dois bytes de código de resposta)

  • Byte de verificação: 1

Detecção de quadros Portadora de contagem de bytes de cabeçalho de 3 bytes (ON/OFF)

Preâmbulo: 5 a 20 bytes

Codificação de detecção de errosParidade longitudinal/vertical
Tempo de respostaMáx. 28 caracteres (256,7 ms)
Nenhum temporizador de resposta33 caracteres (305 ms) para primário, 41 caracteres (380 ms) para secundário

Se você quiser mais detalhes, entre em contato comigo sem hesitar. E-mail:vendas@sparecenter.com

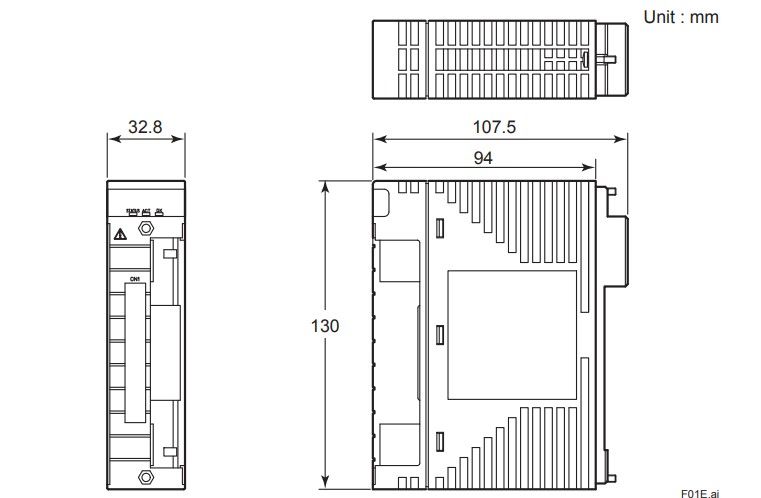

DIMENSÕES EXTERNAS


SAI143-H63 S4

Tolerância nominal:

  • A tolerância nominal é de ± 0,8 mm para dimensões de 0,5 mm ou mais e 120 mm ou menos, e a tolerância nominal combinada é de ± 1,5 mm. A tolerância nominal está de acordo com a norma JEM 1459 para dimensões acima de 120 mm.

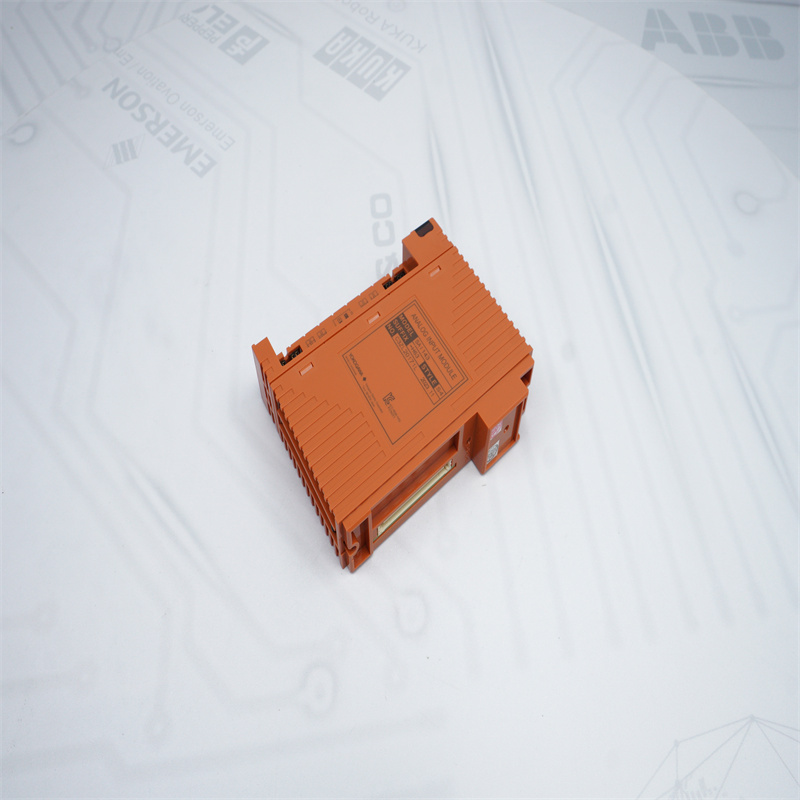

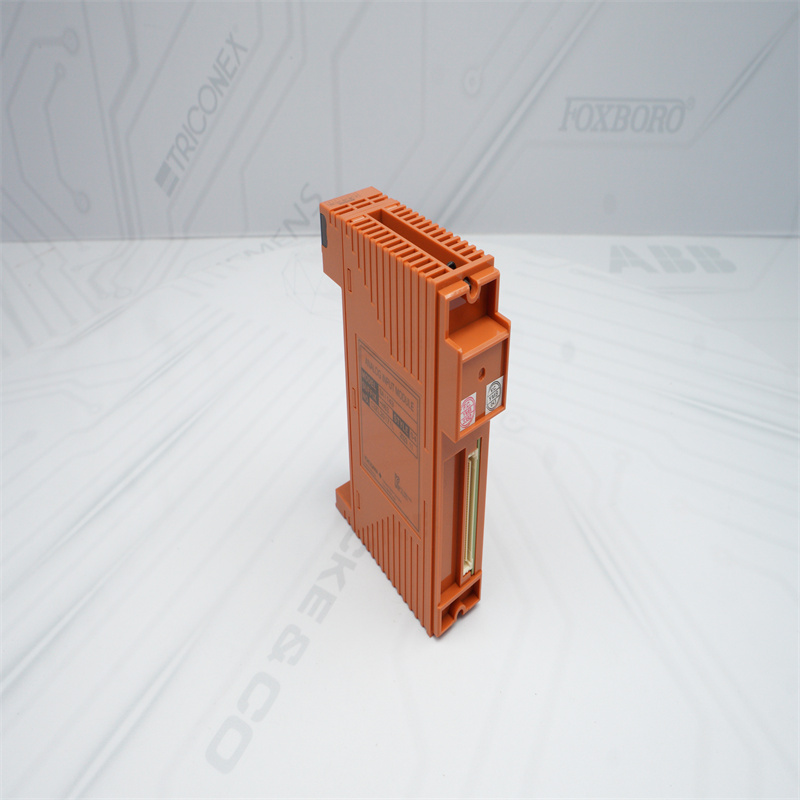

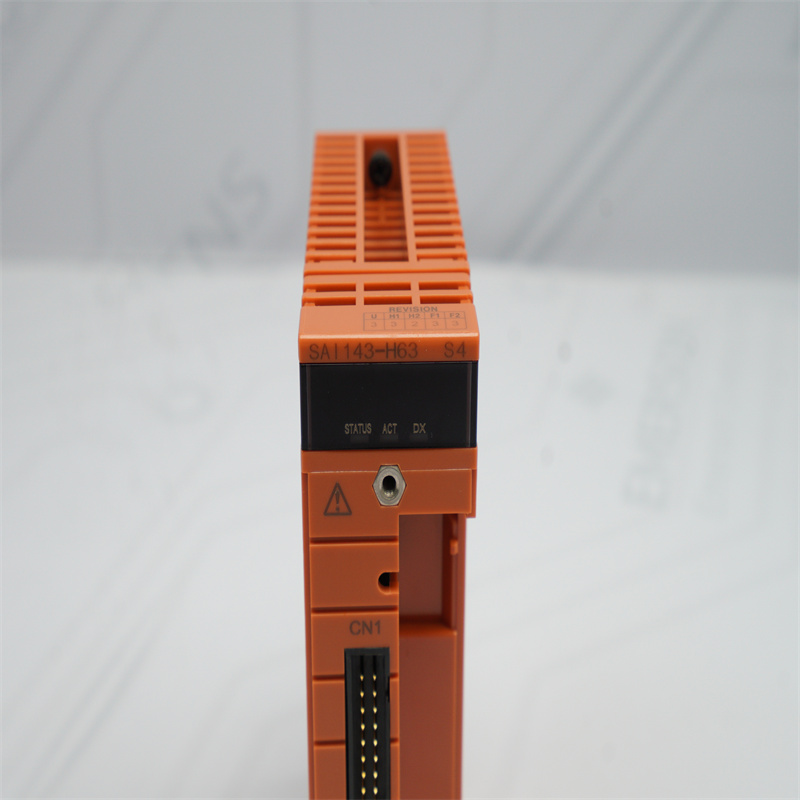

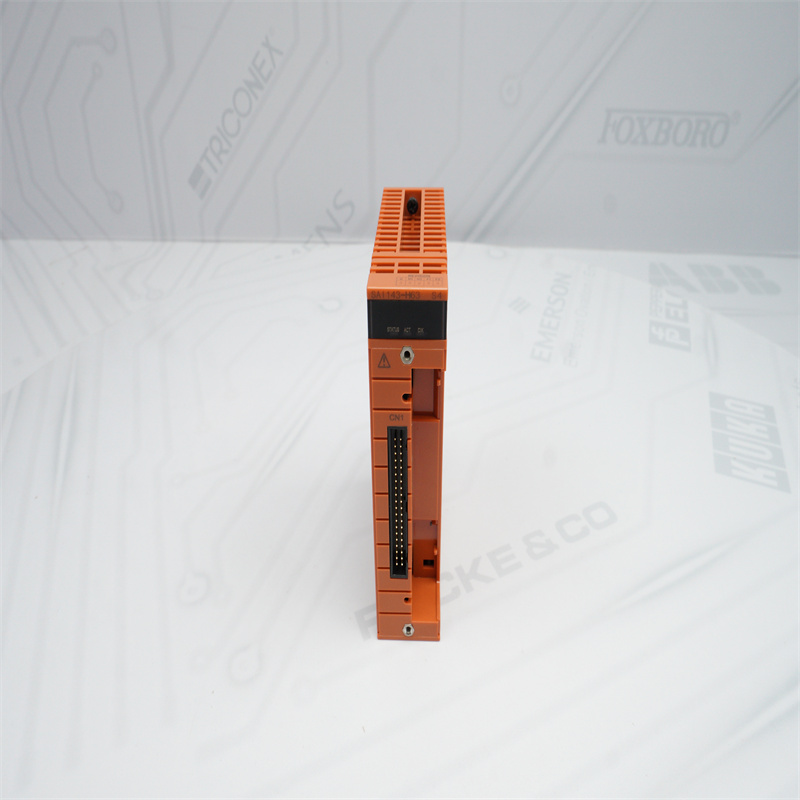

Fotos do produto


YOKOGAWA SAI143-H63 S4


SAI143-H63


SAI143-H63 S4
