Especificação e imagem do produto
| Atributo | Valor | Imagem |
| Fabricante | Allen Bradley |  |
| Produto não. | 1769-L20 | |
| Tipo de produto | Processador CompactLogix 5320 | |
| Portas de comunicação | (1) RS-232 | |
| Memória do usuário | 64K bytes | |
| Número máximo de módulos de E/S suportados | 8 módulos de E/S | |
| Número máximo de bancos de E/S suportados | 2 bancos | |
| Corrente do backplane | 600 mA a 5 Vcc 0 mA a 24 Vcc | |
| Temperatura operacional | 0° a 60°C ( 32° a 140°F) | |
| Temperatura de armazenamento | -40° a 85°C (-40° a 185°F) | |
| Umidade relativa | 5% a 95% sem condensação | |
| Classificação de distância da fonte de alimentação | 4 (O controlador deve estar dentro de quatro posições de slot da fonte de alimentação.) | |
| Vibração | Operação: 10 a 500 Hz, 5G, 0,030 pol. pico a pico |
Recurso e benefícios do AB 1769-L20
Design Compacto
Projetado para aplicações de controle de pequeno e médio porte, fornecendo uma solução que economiza espaço.
Capacidade de memória
Equipado com64 KB de memória do usuário, permitindo o armazenamento de programas aplicativos e dados.
Portas de comunicação
Característicasuma porta serial RS-232para comunicação confiável com dispositivos e redes externas.
Suporte ao módulo de E/S
Suporta no máximo8 módulos de E/Se2 bancos de E/S, permitindo expansão flexível do sistema.
Se você quiser mais detalhes, entre em contato comigo sem hesitar.E-mail:vendas@sparecenter.com
Mais informações de dados

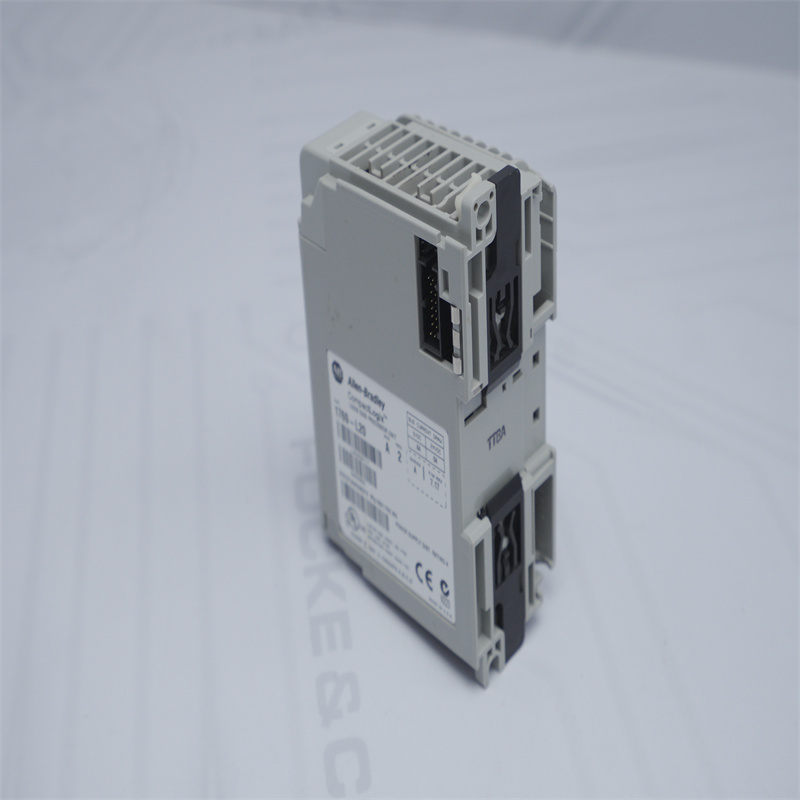

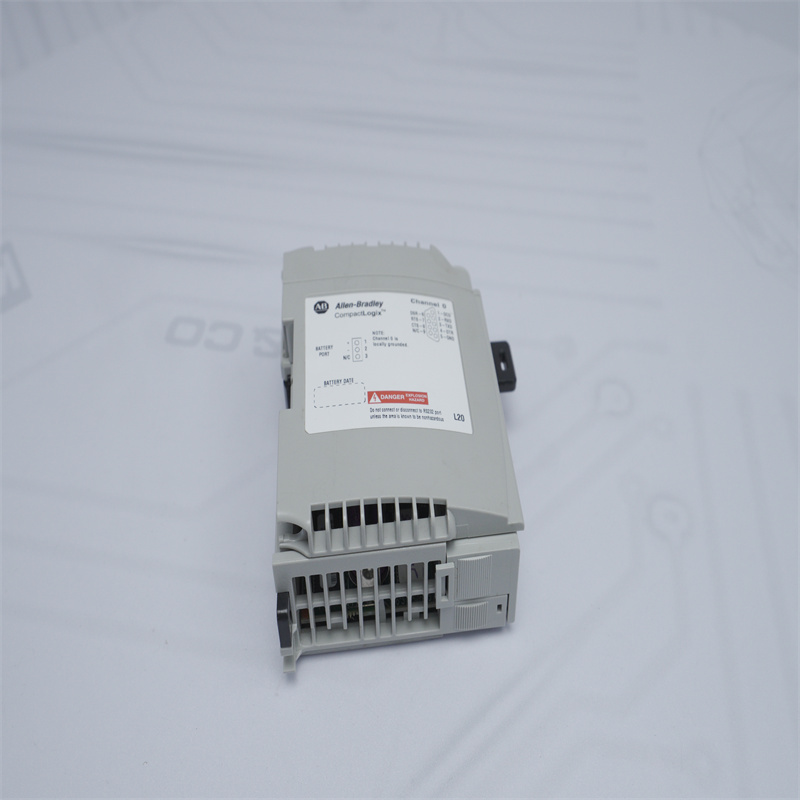

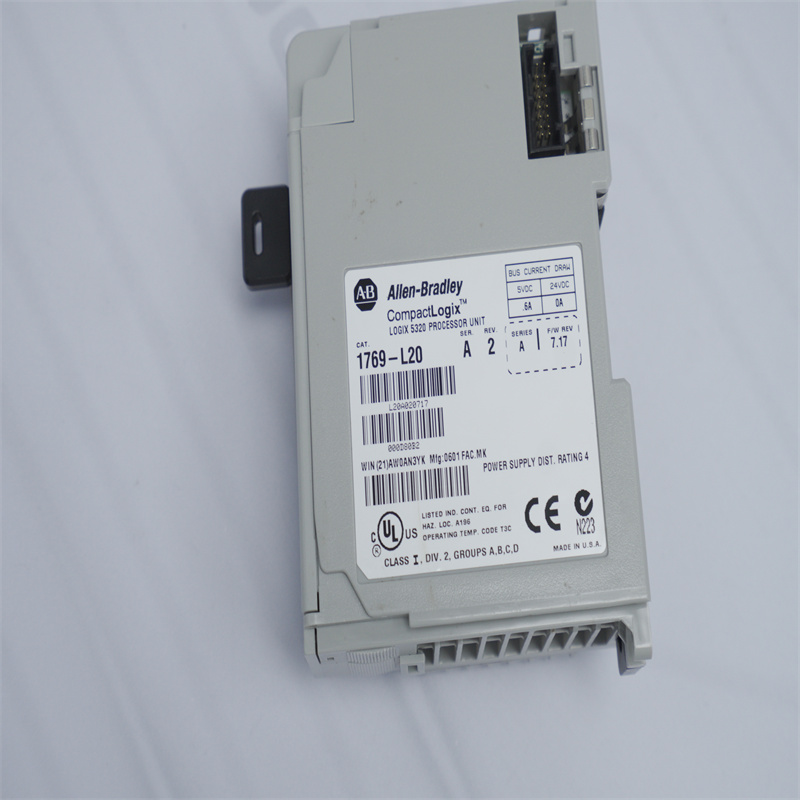

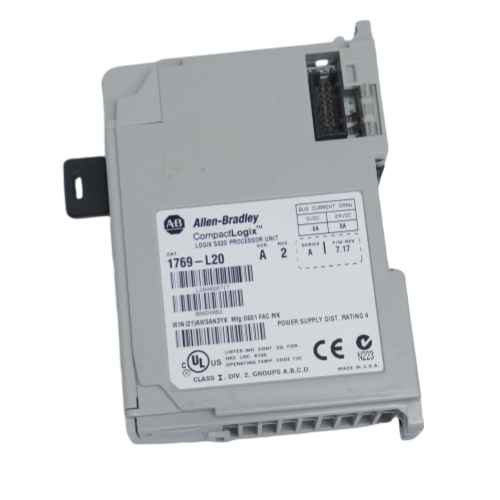

O Allen-Bradley1769-L20controlador é um controlador CompactLogix. Uma porta serial RS-232 é fornecida no1769-L20controlador. A memória do usuário no controlador é de 64 KB. O número máximo de módulos de E/S suportados pelo controlador 1769-L20 é 8 e o número máximo de bancos de E/S suportados pelo controlador é 2. O consumo de corrente do backplane do1769-L20controlador é de 600 miliamperes a 5 Volts DC e 0 miliamperes a 24 Volts DC. A potência consumida pelo controlador é de 3 Watts. |
A faixa de temperatura operacional para o1769-L20controlador é de 0 a 60 graus Celsius. Durante o armazenamento e transporte, a temperatura ambiente deve ser mantida entre -40 e 85 graus Celsius. O nível de umidade relativa (sem condensação) deve estar entre 5 e 95%. A classificação de choque operacional para o1769-L20O controlador é de 30 G por 11 milissegundos quando o controlador é montado em painel e é de 20 G quando o controlador é montado em um trilho DIN. A classificação de choque não operacional é de 40 G quando o dispositivo é montado em painel e é de 30 G quando o controlador é montado em um trilho DIN. O peso de envio do1769-L20controlador é de 325 gramas. As dimensões do controlador 1769-L20 são 118 x 50 x 87 milímetros. A bateria instalada no controlador possui o código de catálogo 1747-BA. Os cabos de programação compatíveis com o controlador são os cabos 1747-CP3 e 1756-CP3. |
