ข้อมูลจำเพาะของผลิตภัณฑ์
| ผู้ผลิต | อัลเลน แบรดลีย์ | 1769-OW16 |
| หมายเลขชิ้นส่วน | 1769-OW16 | เอบี 1769-OW16 |
| ประเภทสินค้า | โมดูลเอาท์พุตรีเลย์จุด | โมดูลเอาท์พุตรีเลย์ AB 16 จุด |
| ช่วงแรงดันไฟฟ้าปฏิบัติการ | 5…265V เอซี, 5…125V ดีซี | เอบี คอนโทรลลอจิกซ์ |
| กระแสปัจจุบัน @ 5.1V | 205 มิลลิแอมป์ | บมจ.อัลเลน แบรดลีย์ |
| การกระจายความร้อนสูงสุด | 4.75 วัตต์ | 1769-OW16 |
| ขนาด | 2.0"x5.0"x3.5"(5.1 ซม. x 12.7 ซม. x 8.9 ซม.) | เอบี 1769-OW16 |

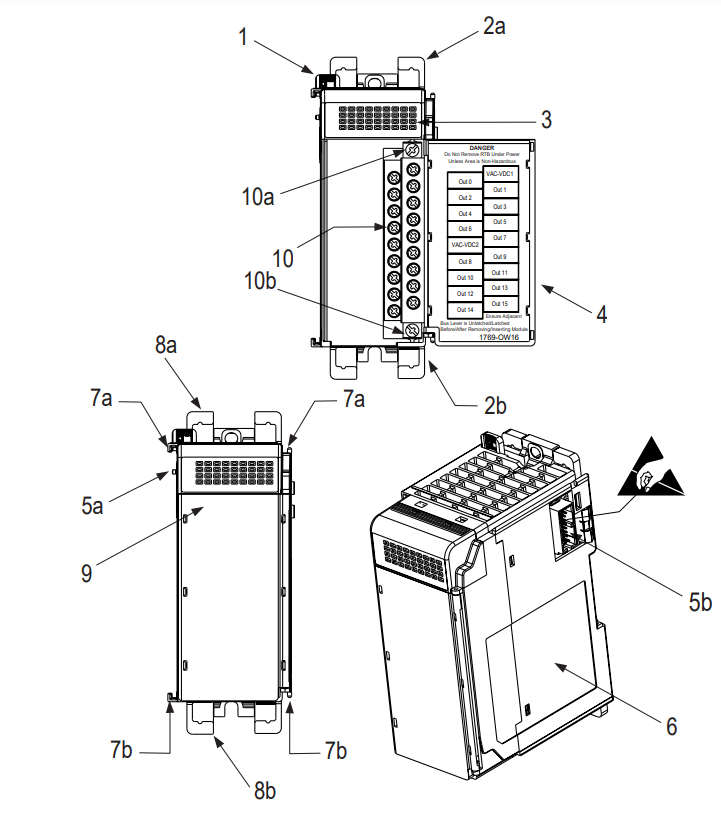

คำอธิบายโมดูล 1769-OW16
| รายการ | คำอธิบาย |  |
| 1 | คันโยกบัส (พร้อมฟังก์ชันล็อค) | |
| 2ก | แถบยึดแผงด้านบน | |
| 2b | แถบยึดแผงด้านล่าง | |
| 3 | ไฟ LED วินิจฉัย I/O (ด้านลอจิก) | |
| 4 | ประตูโมดูลพร้อมป้ายระบุขั้วต่อ | |
| 5ก | ขั้วต่อบัสแบบเคลื่อนย้ายได้พร้อมหมุดตัวเมีย | |
| 5ข | ขั้วต่อบัสแบบอยู่กับที่พร้อมหมุดตัวผู้ | |
| 6 | ป้ายชื่อแผ่น | |
| 7ก | ช่องลิ้นและร่องด้านบน | |
| 7b | ช่องลิ้นและร่องด้านล่าง | |
| 8ก | สลักราง DIN ด้านบน | |
| 8ข | สลักราง DIN ล่าง | |
| 9 | ป้ายเขียนบน (แท็ก ID ผู้ใช้) | |
| 10 | แผงขั้วต่อแบบถอดได้ (RTB) พร้อมฝาปิดแบบสวมนิ้วได้ | |
| 10ก | สกรูยึดด้านบน RTB | |
| 10ข | สกรูยึดตัวล่าง RTB |
รายละเอียดสินค้า
แค็ตตาล็อกหมายเลข 1769-OW16 สงวนไว้สำหรับโมดูลเอาต์พุตรีเลย์ AC/DC 16 จุดขนาดกะทัดรัดที่ผลิตโดย Allen-Bradley/Rockwell Automation ในซีรีส์ CompactLogix โมดูลทำงานบนแรงดันไฟฟ้า AC/DC โดยมีช่วงแรงดันไฟฟ้า 5 ถึง 265 โวลต์ AC หรือ 5 ถึง 125 โวลต์ DC โมดูลนี้มีเอาต์พุต 16 ช่องและสร้างขึ้นจากวัสดุคุณภาพสูงที่ผลิตขึ้นเป็นพิเศษเพื่อใช้ในอุตสาหกรรม โมดูล 1769-OW16 มีการดึงกระแสบัสสูงสุด 205 มิลลิแอมป์ที่เส้น 5 โวลต์ DC และ 180 มิลลิแอมป์ที่ 24 โวลต์ DC
การกระจายความร้อนรวมของโมดูลคือ 4.75 วัตต์ ในรูปของวัตต์ต่อจุด บวกกับระดับวัตต์ขั้นต่ำพร้อมจุดจ่ายไฟทั้งหมด นอกจากนั้น โมดูล 1769-OW16 ยังมีความล่าช้าของสัญญาณสูงสุดสำหรับโหลดความต้านทาน 10 มิลลิวินาทีสำหรับทั้งสถานะการเปิดหรือปิด
โมดูล 1769-OW16 มีการรั่วไหลนอกสถานะ 0 มิลลิแอมป์ และกระแสไฟฟ้าในสถานะ 10 มิลลิแอมป์ที่ 5 โวลต์ DC กระแสต่อเนื่องสูงสุดต่อจุดคือ 2.5 แอมป์ และกระแสต่อเนื่องสูงสุดต่อจุดคือ 10 แอมป์
นอกจากนั้น กระแสไฟฟ้าต่อเนื่องสูงสุดต่อโมดูลคือ 20 แอมป์ โมดูล 1769-OW16 มีพิกัดระยะห่างของแหล่งจ่ายไฟที่ระบุที่ 8 โมดูล ซึ่งหมายความว่าโมดูลไม่ควรอยู่ห่างจากยูนิตจ่ายไฟเกิน 8 โมดูล โมดูล 1769-OW16 มีกลุ่มเอาต์พุตแบบแยกซึ่งรวมถึงกลุ่มหนึ่งที่มีเอาต์พุตตั้งแต่ 0 ถึง 7 และกลุ่มที่สองที่มีเอาต์พุตตั้งแต่ 8 ถึง 15 จุดเอาต์พุตไปที่การแยกบัสของโมดูล 1769-OW16 คือ 1836 โวลต์ AC เป็นเวลา 1 วินาที หรือ 2596 โวลต์ เป็นเวลา 2 วินาที
หากคุณต้องการรายละเอียดเพิ่มเติมโปรดติดต่อฉันโดยไม่ลังเลอีเมล:sales@sparecenter.com

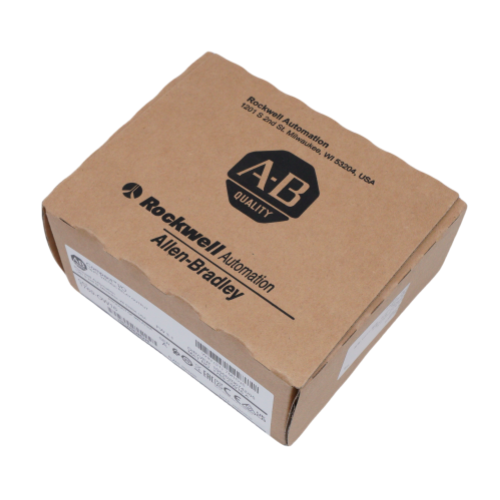

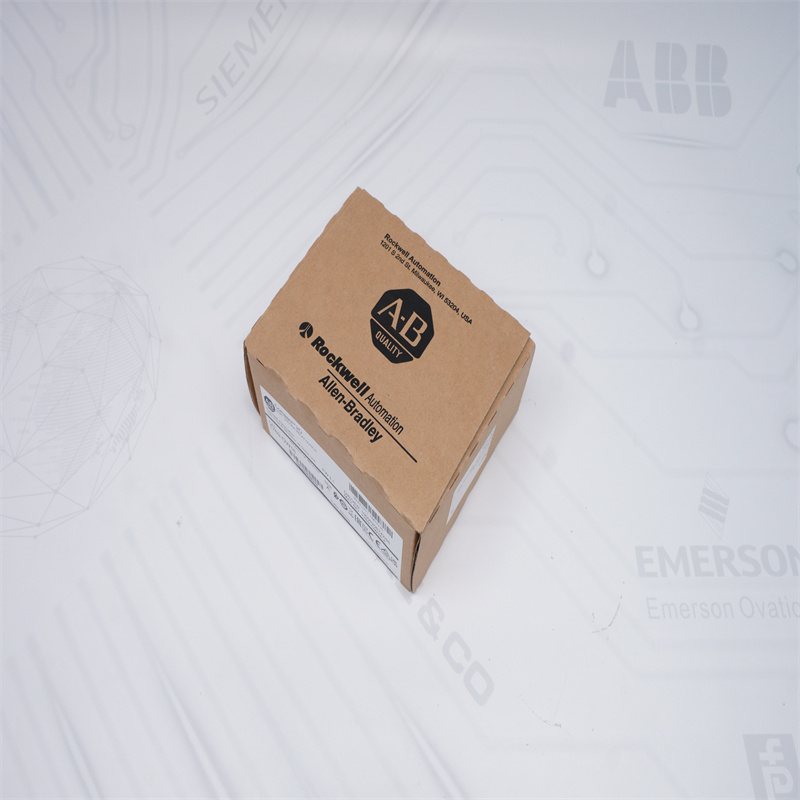

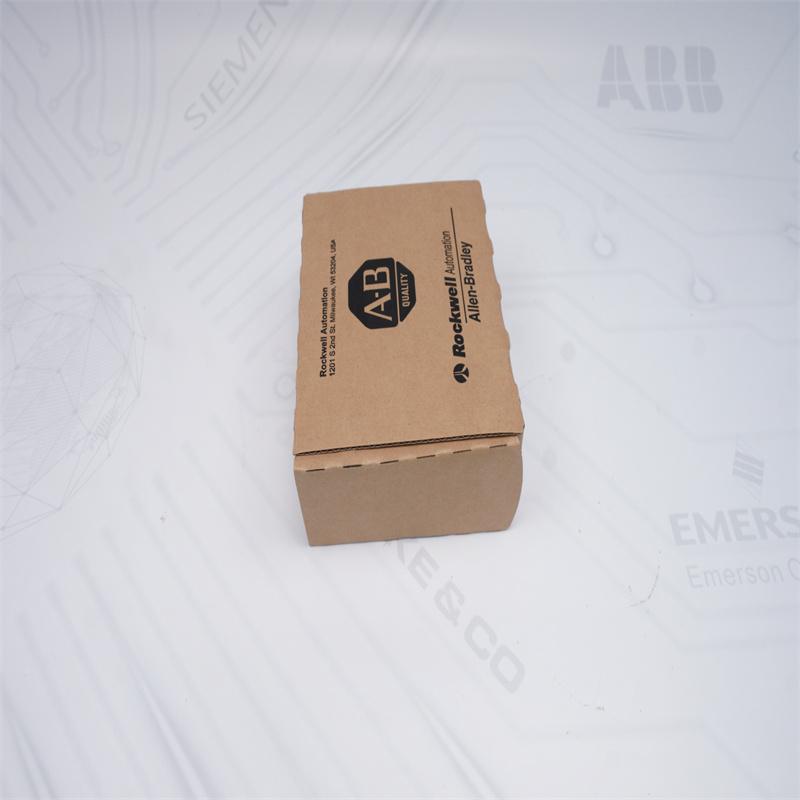

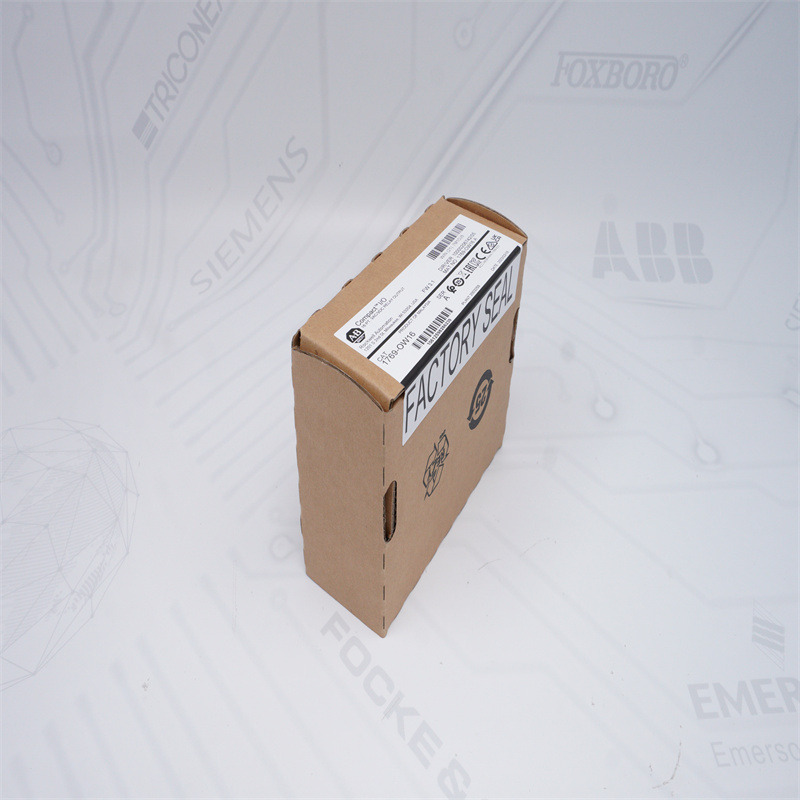

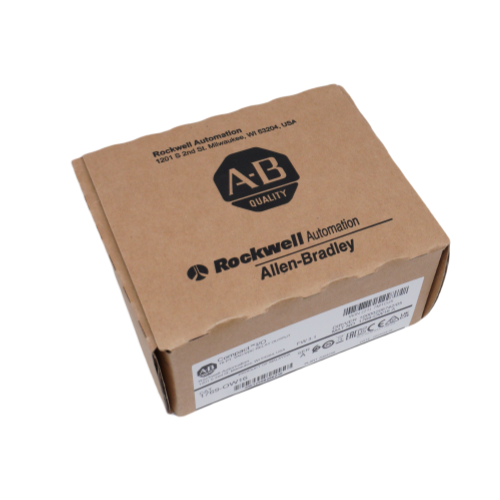

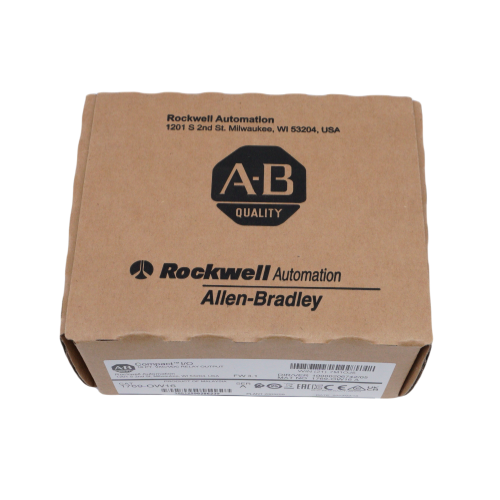

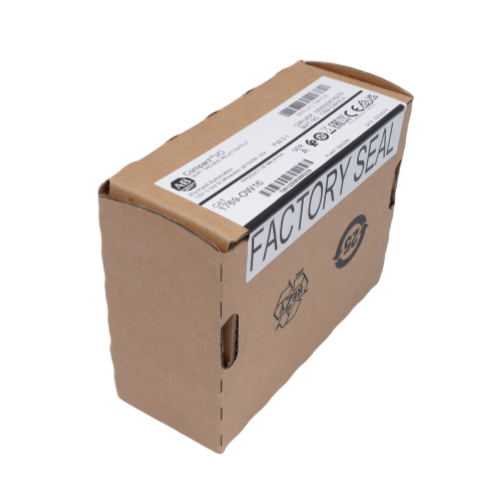

รูปภาพสินค้า
