Detalhes e imagens do produto
| Especificação do produto | Imagens de produtos | |
|---|---|---|
| Fabricante | ABB |  |
| Número do produto. | RTAC-01 64610805 | |
| Tensão de saída 2 | +15 V DC ±10%, 5 W máx., à prova de curto-circuito | |
| Tensão de saída 1 | +24 V DC ±10%, 5 W máx., à prova de curto-circuito | |
| Níveis de sinal | "1" >7,6 V, "0" < 5 V (para alimentação de 15 V) "1" >12,2 V, "0" < 8 V (para alimentação de 24 V) | |
| Freqüência | 200 kHz (máx.) | |
| Resolução de feedback de velocidade | 0,00305% (15 bits) | |
| Precisão do feedback de velocidade | 50 ppm | |
| Isolado da lógica e da terra. Tensão de teste | 1,5 kVAC, 1 minuto | |
| Descrição do produto | ||

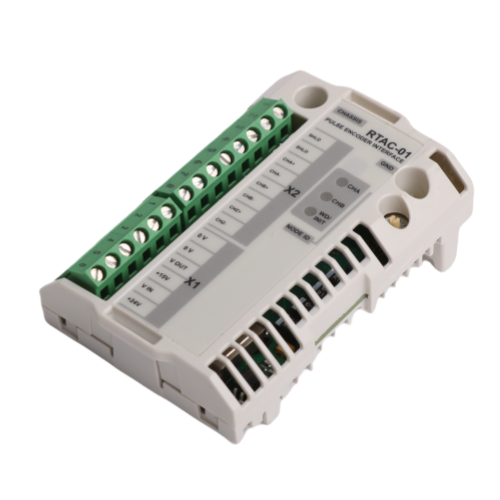

ORTAC-01 64610805 Placa de interface do codificador de pulso ABBé projetado para integração na placa RMIO do drive ou em um adaptador de módulo de E/S externo (AIMA-01). Ele suporta uma ampla gama de tipos de entrada de encoder, incluindo sinais diferenciais e single-ended, com comprimentos máximos de cabo de encoder de 300 m para push-pull diferencial, 200 m para push-pull single-ended e 100 m para coletor aberto ou emissor. O cartão oferece resolução de feedback de alta velocidade (0,00305%) e precisão (50 ppm). Ele é equipado com duas saídas de tensão (+24 V CC ±10% e +15 V CC ±10%) e opera sob várias condições ambientais especificadas no manual de hardware do drive. O cartão também possui um grau de proteção IP 20, uma chave rotativa para seleção de ID de nó e é aprovado pela UL/CSA. | ||

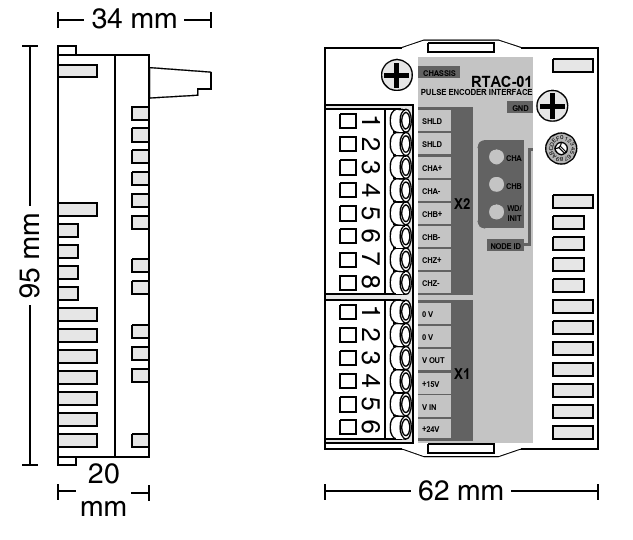

ABB RTAC-01 64610805 Gráficos e Figuras
 |
| Montagem: Em um slot opcional da placa RMIO do drive ou no adaptador de módulo de E/S externo (AIMA-01). |
Detalhes do produto
1
Mais dados técnicos
Consumo máximo de energia: 140 mA (5 V) + 55 mA (24 V)
Vida útil mínima estimada: 100 000 h
Todos os materiais aprovados pela UL/CSA
Em conformidade com os padrões EMC EN 50081-2 e EN50082-2
CH A, CH B, CH Z, diferencial ou de terminação única
2
Característica principal
Alta velocidade e precisão: Frequência de até 200 kHz com resolução de feedback de velocidade de 0,00305% (15 bits) e precisão de feedback de velocidade de 50 ppm.
Saídas de tensão: Fornece duas saídas - +24 V CC ±10% e +15 V CC ±10%, ambas com proteção contra curto-circuito e potência máxima de 5 W.
Comprimentos longos de cabos: Comprimento máximo do cabo do codificador de até 300 m para push-pull diferencial, 200 m para push-pull de terminação única e 100 m para coletor/emissor aberto.
3
Compatibilidade
Adaptador de módulo de E/S externo (AIMA-01): Pode ser conectado a um adaptador de módulo de E/S externo para configurações e instalações mais flexíveis em sistemas maiores.
Tipos de codificador: Suporta codificadores diferenciais e de terminação única, com configurações comuns de codificadores de pulso, o que o torna versátil em diversas aplicações industriais.
Acionamentos ABB: Compatível com drives ABB que suportam a interface RMIO, garantindo uma comunicação suave entre a placa de interface do codificador e o drive.
Se você quiser mais detalhes, entre em contato comigo sem hesitar. E-mail:vendas@sparecenter.com
Perguntas frequentes do ABB RTAC-01 64610805
| Para que serve o RTAC-01? | O RTAC-01 é uma placa de interface de encoder de pulso projetada para fornecer feedback de velocidade preciso de encoders para drives ABB. Ele é usado para conectar encoders de pulso ao sistema, permitindo controle e monitoramento precisos da velocidade e posição do motor. |
| Que tipos de codificadores são compatíveis com o RTAC-01? | O RTAC-01 é compatível com ambosdiferencialede extremidade únicacodificadores, suportando várias configurações de codificadores, como push-pull, coletor aberto e tipos de emissor. |
| O RTAC-01 pode ser usado em todos os ambientes? | O RTAC-01 foi projetado para operar dentro das condições ambientais especificadas para o drive em seu manual de hardware. É essencial garantir que as condições ambientais (como temperatura, umidade) estejam alinhadas com as especificações da placa. |
